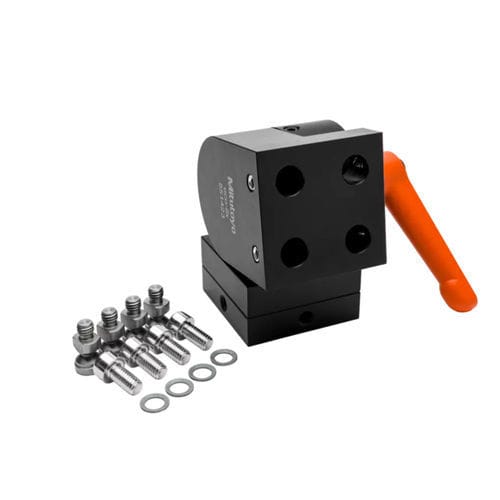

Anschlagwirbel K551423

Produktübersicht
Schwenkgelenk zur Montage und Positionierung des PinFlex-Formspannsystems K551469. Stellen Sie die Rotationsposition (360°) und die Neigungsposition (180°) von K551469 einfach mit den 2 Rotationsachsen ein. Sichern Sie die Winkelposition mit dem Klemmgriff. Verriegeln Sie die Rotationsachse mit M6-Schrauben. Die PinFlex-Spannbacke wird durch 4 Klemmbolzen befestigt, die in K551469 eingeschraubt und anschließend durch Klemschrauben auf der Schwenkgelenkseite angezogen werden. Montagematerial inklusive.

Merkmale

• Zwei Rotationsachsen für 360° Drehung und 180° Winkelverstellung
• Winkelposition durch Klemmgriff gesichert
• Rotationsachse mit M6-Schrauben verriegelbar
• Befestigung der PinFlex-Spannbacke mittels 4 Klemmbolzen
• Montagematerial für sofortige Installation enthalten

Anwendungen

• Koordinatenmessgeräte (CMM)
• PinFlex-Formspannsystem und Formspannungen

Technische Daten

• Masse: 1080 g
• Lieferumfang Einheiten: 1
• Länge: 48 mm
• Breite: 48 mm
• Höhe: 100 mm
• Gewinde für Verriegelungsschrauben: M6
• Gewindeteilung / Montagebild: 25 x 25 mm
• Produktlinie: eco-fix, eco-fixplus, PinFlex
• Komponententyp: Basiskomponente
• Lieferumfang: Befestigungsmutter Ø10 mm (M6) mit 7 mm Unterlegscheibe (4 St.), Klemschrauben M6 x 12 mm (4 St.), Schwenkgelenk (1 St.)
