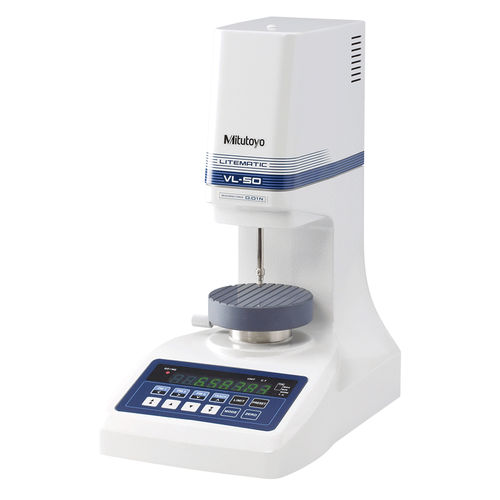

Längenmessgerät LITEMATIC VL-50 series
DickenKraftLaser

Längenmessgerät
Längenmessgerät
Längenmessgerät
Längenmessgerät
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Messgröße
Längen, Dicken, Kraft
Technologie
Laser
Konfigurierung
Tischgerät
Weitere Eigenschaften
Hochpräzision

Beschreibung

Geringe und konstante Messkraft für die hochpräzise Inspektion von komplizierten Werkstücken LITEMATIC VL-50-B/50S-B - Zum Patent angemeldet (Japan), zum Patent angemeldet (Japan) Ideal für die Messung der Dicke oder Höhe eines Werkstücks, das leicht von der Messkraft beeinflusst werden kann durch die Messkraft - Mit einer Messkraft von nur 0,01 N ist der Litematic ideal für die Messung von leicht verformten Werkstücken oder hochpräzisen Komponenten. - Für Werkstücke, für die 0,01 N nicht ausreichen, empfiehlt sich das Modell mit 0,15 N oder 1 N. - Die Spindel ist motorisch angetrieben und stoppt, wenn der Kontaktpunkt das Werkstück berührt. Von da an kann mit einer konstanten Messkraft der Maximal-, Minimal- oder Différencewert gemessen werden. Hochpräzise Messung - Hohe Auflösung dosvn 0,01 pm und ein großer Messbereich von 50 mm. Die Verwendung eines Materials mit geringer Wärmeausdehnung für die Spindel und Keramik für den Messtisch minimiert die Auswirkungen von Temperaturschwankungen während des Gebrauchs. Das Gerät ist rostfrei, was die Wartung und Verwaltung vereinfacht. Prinzip der konstanten Messkraft Dank einer unausgewogenen, parallel geführten Struktur bietet der Utematk eine niedrige und konstante Messkraft. Die Messkraft des Litematic wird nicht durch eine Feder erzeugt, sondern durch eine Struktur, die einer Waage ähnelt. Wir nennen dies ein "paralleles Gestänge" Ein motorisierter Schlitten, der die gekoppelte Spindel trägt, bewegt sich auf seiner Führungsbahn, während das Gestänge an einem Anschlag abgestützt ist, wie in Abb. 1 dargestellt. Wenn die Spindel das Werkstück berührt (Abb. 2), hebt sie das Gestänge vom Anschlag ab und der Motor wird angehalten. An diesem Punkt wird das Gestänge nun vom Werkstück getragen, so dass eine konstante Messkraft wirkt.

---
