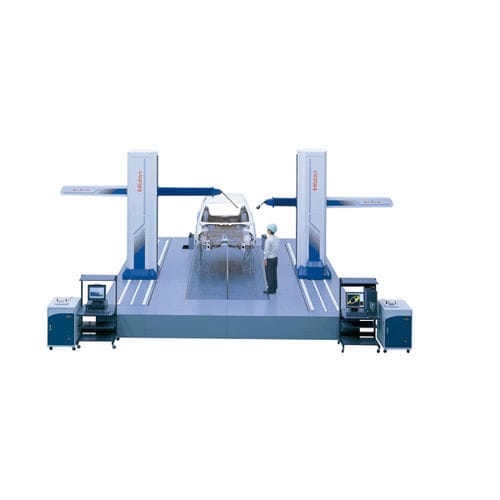

Koordinatenmessmaschine mit 2 Horizontalarmen CARBstrato
für große TeileMultisensorHochpräzision

Koordinatenmessmaschine mit 2 Horizontalarmen
Koordinatenmessmaschine mit 2 Horizontalarmen
Koordinatenmessmaschine mit 2 Horizontalarmen
Koordinatenmessmaschine mit 2 Horizontalarmen
Koordinatenmessmaschine mit 2 Horizontalarmen
Koordinatenmessmaschine mit 2 Horizontalarmen
Koordinatenmessmaschine mit 2 Horizontalarmen
Koordinatenmessmaschine mit 2 Horizontalarmen
Koordinatenmessmaschine mit 2 Horizontalarmen
Koordinatenmessmaschine mit 2 Horizontalarmen
Koordinatenmessmaschine mit 2 Horizontalarmen
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Struktur
mit 2 Horizontalarmen
Anwendung
für große Teile
Art der Abtastung
Multisensor
Weitere Eigenschaften
Hochpräzision, auf Luftkissenlagern
X-Hub

4.000 mm, 6.000 mm, 8.000 mm
(157 in, 236 in, 315 in)

Y-Hub

1.400 mm, 1.600 mm
(55 in, 63 in)

Z-Hub

2.000 mm, 2.400 mm, 2.600 mm
(79 in, 94 in, 102 in)

Beschreibung

Die horizontale CNC-Koordinatenmessmaschine CARBstrato von Mitutuyo ist eine große, hochpräzise horizontale CNC-Koordinatenmessmaschine, die zur Messung von Karosserien eingesetzt wird. Es gibt zwei Typen: einen Einkopf-Typ und einen Doppelkopf-Typ. Der Doppelkopf-Typ misst Karosserien durch die gleichzeitige Steuerung von zwei Köpfen. Das Führungssystem besteht aus einer Linearführung in der X-Achse und einem Luftlager in der YZ-Achse. Es hat einen Messbereich von ( X,Y,Z) 4000-8000mm x 1400-1600mm x 2000 - 2600mm, mit einer Genauigkeit von (18+20L/1000)µm* und einer Auflösung von 1µm. Karosserie-Messsystem MICROCORD CARBstrato Baureihe - Die weltweit größte Klasse von KMG Die CARBstrato-Serie ist eine Reihe von CNC-KMGs mit horizontalem Stößel, die den weltweit größten Messbereich bieten und sogar die Messung von karosserien zu messen. - Systeme mit einem und zwei Stößeln Je nach Verwendungszweck sind Ein- und Zweiflügelsysteme erhältlich. Einstempel-Typ: Messung eines Werkstücks mit einem einzigen Stempel Zweistempel-Typ: Misst ein Werkstück, das zwischen zwei gleichzeitig gesteuerten Stößeln liegt

---
