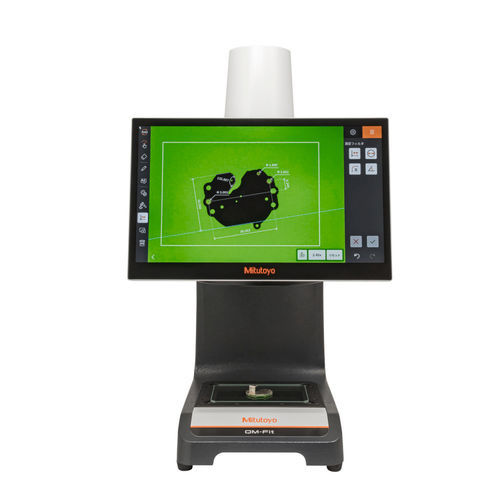

Kontaktloses Dimensionsprüfsystem QM-Fit

Produktübersicht
Bildbasiertes Vermessungssystem zur dimensionsbezogenen Prüfung mit fortschrittlicher Elementerkennung. Kompakte A3-Bauform und ein intuitives 15,6-Zoll-Touchpanel eignen sich für den Einsatz in der Produktion und schnelle Bauteilprüfungen.

Hauptmerkmale

• Kompaktes A3-Gehäuse für flexible Aufstellung auf begrenzter Stellfläche.
• Messbereich 115×75 mm, geeignet für die Prüfung von Kleinteilen.
• Objektiv mit großer Schärfentiefe, kein Nachfokussieren bei Unebenheiten bis 36 mm erforderlich.
• 15,6-Zoll-Touchpanel für intuitive Bedienung vor Ort.
• Automatische Elementeerkennung und Verfahrensaufzeichnung ermöglichen Messungen per Platzierung des Werkstücks.

Technische Daten (Schlüsselangaben)

• Typ: QMF-A1208-A
• Anzeigegerät: 15,6-Zoll-Touchpanel-Monitor
• Messbereich (nutzbar): 115×75 mm
• Messbereich (genauigkeitsgesichert): 90×60 mm
• Maximale Messhöhe: 36 mm
• Durchlichtbeleuchtung: grüne LED
• Ringbeleuchtung: 8-segmentige weiße LED
• Externe Ein-/Ausgänge: LAN ×1, USB3.2 ×2
• Digitaler Zoom: 1–100×
• Temperaturbereich für Genauigkeitsgarantie (°C): 20±1°C
• Maximale Belastung (Messstückmasse): 10 kg
• Glasauflage Abmessungen: 154×96 mm
• Gehäuseabmessungen (B×T×H): 366×407×621 mm
• Gewicht Gerät: 25 kg
• Netzversorgung: AC100–240V 50/60Hz
• Leistungsaufnahme: 100 W

Hinweise
Die Messgenauigkeit basiert auf unseren Prüfverfahren. Die maximale Belastung schließt extreme exzentrische oder konzentrierte Lasten aus. Durch Verwendung der mitgelieferten Referenztafel sind auch bei Temperaturen abweichend von 20°C hochgenaue Messungen möglich.
