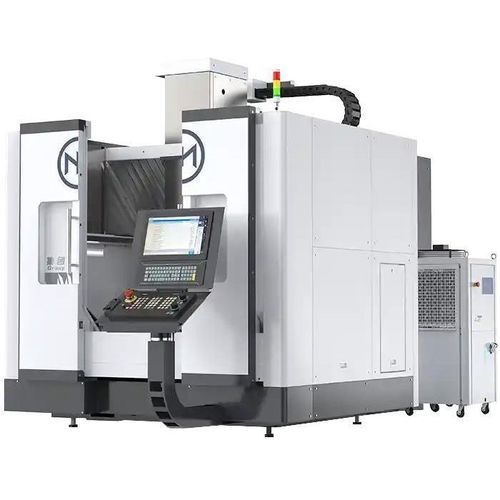

5-Achs-Bearbeitungszentrum VMU650

vertikalfür Stahlfür Aluminium

Übersicht
Dieses 5-Achsen Vertikal-Bearbeitungszentrum verwendet eine Portalbauweise mit integriertem zweiachsigem Dreh-/Schwenktisch (B/C- oder A/C-Ausführung) und ist für die Bearbeitung komplexer gekrümmter Flächen und Laufräder ausgelegt. Es ist auf hochpräzise Mehrflächenbearbeitung mit thermischer und vibrationsbedingter Stabilität optimiert.

Zusammenfassung (Modell)

• Präzises 5-Achsen Vertikal-Bearbeitungszentrum VMU650
• X/Y/Z Verfahrwege: 650/650/500 mm
• Spindeldrehzahl: 12.000 U/min
• Maximale Tischbelastung: 600 kg

Hauptmerkmale

• Simultane 5-Achsen Steuerung — Ermöglicht die Bearbeitung komplexer Flächen und Mehrflächenbearbeitung in einer Aufspannung, reduziert Rüstvorgänge und erhöht die Genauigkeit.
• Kompakte Verfahrwege bei hoher Steifigkeit — X/Y/Z: 650/650/500 mm für die präzise Bearbeitung kompakter, detaillierter Teile.
• Hochgeschwindigkeits-Spindel (12.000 U/min) — Geeignet für Schruppen und Schlichten von Aluminium, Stahl, Titan und Nichteisenlegierungen.
• Integrierter Dreh-/Schwenktisch (B/C-Achse) — Unterstützt ±110° Schwenken und 360° Drehen für vollständigen 5‑Seiten Zugriff.
• Stabile Gusseisenstruktur — Meehanite-Gussteile für langfristige thermische Stabilität und Vibrationsdämpfung, ermöglichen Mikron‑Konstanz.

Empfohlene Konfigurationen

• Tisch: Festtisch oder Dreh- / Schwenktisch
• Spindel: Hochpräzisionsspindel / Hochgeschwindigkeits-Spindel / Hochmoment-Spindel
• Kühlung: Interne Kühlung, Hochdruckkühlung, Nebelkühlung
• Antrieb: Servomotor-Antriebssystem, Linearmotor-Antriebssystem, hochbelastbarer Servomotor
• CNC-Steuerung: Fanuc, Siemens, GSK, KND, SYNTEC, Mitsubishi (leistungsstarke CNC-Systeme)
• Automatisierung: Werkzeugwechsler (ATC), ATMS, automatische Be- und Entladesysteme
• Genauigkeits­sicherung: Laserinterferometer-Messung, thermische Kompensation, Feedback über Maßstab mit Gitter
• Vibrationskontrolle: Aktive Vibrationskontrolle und intelligente Vibrationskompensation
• Sicherheit: Vollverkleidung als Schutz, Not-Aus-System

Anwendungsbeispiel

• Kunde: Präzisionsformfabrik (Japan)
• Werkstück: Spritzgussformhohlraum mit komplexer 3D‑Krümmung
• Aufbau: VMU mit BT40 Spindel 12.000 U/min, 5‑Achsen Tisch, Renishaw Tastkopf, Siemens Steuerung
• Ergebnisse: Vollständige 5‑Seiten Bearbeitung in einer Aufspannung; Oberflächenrauheit Ra ≤ 0,8 μm; Polieraufwand um >40 % reduziert; Maßhaltigkeit innerhalb ±0,005 mm

Produktspezifikationen (Tabelle)
Modell: VMU650
Haupttechnische Parameter
Verfahrwege in drei Richtungen (mm): 650/650/500
Dreiweg-Schnellvorschubgeschwindigkeit (m/min): 45/45/45
Tisch (mm): φ650
Maximale Tischbelastung (kg): 600
Abstand von Spindelgesicht zur Tischoberfläche (mm): 150–650
Werkstückbereich (mm): φ800 × 500
Spindeldrehzahl (rpm): 12000
Spindelkonus: HSK A63
Gewindedurchmesser (mm): 40/45/40
Werkzeugmagazin Typ: 20‑Platz Direktzugang Werkzeugwechsler
Positioniergenauigkeit Linearachsen (mm): 0,006
Wiederholgenauigkeit Linearachsen (mm): 0,004
Drehachsenbereich: ±130° × 360°
Drehachsen-Geschwindigkeit (rpm): A/C: 15/30
Positioniergenauigkeit Drehachse (Bogensek): 6
Wiederholgenauigkeit Drehachse (Bogensek): 4

Hinweise
• Geeignet für Luftfahrtteile, medizinische Implantate, Turbinenblätter, Motorgehäuse, Präzisionsformen und andere Bauteile mit komplexer Geometrie, mehreren Flächen und hoher Präzision.
• Erhältlich in 5‑Achsen Ausführungen Tischneigung, Kopfneigung und Doppel-Schwenktisch je nach Größe, Präzisions- und Materialanforderungen.

Eigenschaften / technische Spezifikationen

• Modell: VMU650
• X/Y/Z Verfahrwege: 650 / 650 / 500 mm
• Dreiweg‑Schnellvorschub: 45 / 45 / 45 m/min
• Tischdurchmesser: φ650 mm
• Maximale Tischbelastung: 600 kg
• Spindeldrehzahl: 12.000 rpm (BT40/HSK Optionen verfügbar)
• Spindelkonus: HSK A63 (konfigurierbar)
• Abstand Spindelgesicht zur Tischoberfläche: 150–650 mm
• Werkstückbereich: φ800 × 500 mm
• Gewindedurchmesser: 40 / 45 / 40 mm
• Werkzeugmagazin: 20‑Positionen Direktzugang
• Positioniergenauigkeit Linearachse: 0,006 mm; Wiederholbarkeit: 0,004 mm
• Drehachsenbereich: ±130° × 360°; Positioniergenauigkeit rotativ: 6 arc-sec; Wiederholbarkeit: 4 arc-sec
• Drehachsen‑Geschwindigkeiten: A/C: 15/30 rpm
• Struktur: Meehanite Guss‑Grundkörper für thermische Stabilität und Vibrationsdämpfung
