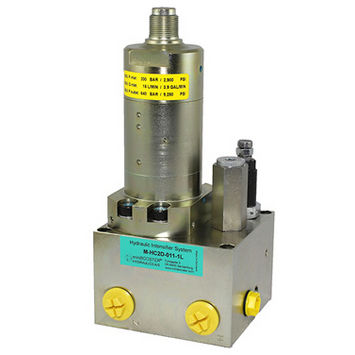

Hydraulischer Druck-Übersetzer M-HC-011

Beschreibung Das Inline-Druckverstärkersystem M-HC-011 wurde entwickelt, um den Hydraulikdruck von der Pumpe zum Zylinder zu steigern. Um Energie zu sparen, arbeitet es nur dann, wenn Bedarf besteht. Das dynamische System ist in der Lage, im diskontinuierlichen Betrieb (Einschaltdauer < 10 min) einen Durchfluss mit hohem Druck zur Verfügung zu stellen. Die Funktionsweise des Systems ist einfach, aber dennoch ausgeklügelt. Das Hydrauliköl strömt direkt mit maximalem Durchfluss von der Pumpe zum Zylinder, bis der Gegendruck des Zylinders einen Sollwert in der Nähe des maximalen Pumpendrucks erreicht. Dann öffnet ein Zuschaltventil und führt das Öl zum Druckverstärker, der den Druck anhebt. Der Umschaltvorgang zwischen maximalem Pumpendruck und Hochdruck geschieht ohne Eingriff durch den Benutzer und gewährleistet, dass der Zylinder im Verhältnis zum benötigten Hochdruck jederzeit mit maximaler Geschwindigkeit angetrieben wird. Ein integriertes Begrenzungsventil regelt den maximal zulässigen Druck, den das System bereitstellen kann. So kann der Druckverstärker einen höheren Enddruck aufbauen, um einen Durchfluss mit dem gewünschten Druck zu gewährleisten. Einfacher Einbau Der M-HC-011 wird mit vier Befestigungslöchern geliefert, die eine Befestigung mit durchgehenden Schrauben ermöglichen. Die vier Anschlussöffnungen sind logisch paarweise und in einer Ebene auf dem HIC-Block angeordnet. Zum Schutz und um eine einwandfreie Oberflächenbeschaffenheit zu gewährleisten sind alle Oberflächen galvanisiert. Typische Anwendungen
