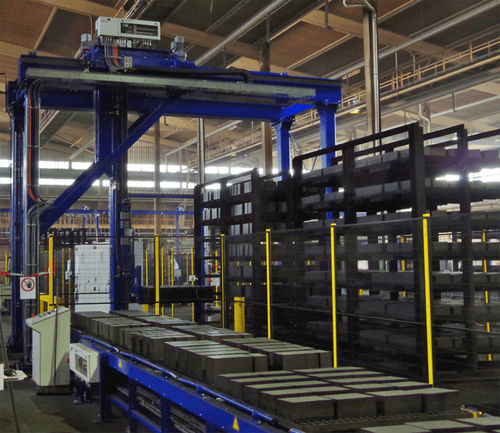

Kettentransportsystem

mit motorisierten RollenIndustrie

In diesem Anwendungsfall wurde ein automatisches Transportsystem für Feuerfeststeine (von der Steinpresse bis zur Aufstapelung auf die Versandpalette) individuell für den Kunden konzipiert. 1. Funktionsweise Hordenwagentransport Die Steine befinden sich nach der Steinpresse auf Spezialpaletten, die wiederum in Hordenwagen gestapelt werden. Die Kettentransfereinheit mit Magnetkupplung dient dem Transport der bis zu 12 t schweren Hordenwagen. Der Kettentransfer ist neben der Transportstrecke aufgebaut, der Mitnahmeschlitten ist für eine seitliche Mitnahme modifiziert. Bei dieser Lösung haben wir die im Bereich der Fördertechnik bewährte Technik der Kettentransfereinheit mit unseren Erfahrungen bei der Magnetspanntechnik im Bereich Schweißvorrichtungen erfolgreich kombiniert. Die Querverschiebewagen sind schienengebunden und transportieren bzw. verteilen sowohl die leeren als auch die vollen Hordenwagen auf die unterschiedlichen Prozessstrecken. Zum Aufnehmen und Abgeben der Hordenwagen werden Schubeinheiten verwendet. Vorteile dieser Lösung • Magnetgreifeinheit ermöglicht Abholen des Hordenwagens aus ungenauer Startposition • Millimetergenaue Feinpositionierung • wartungsarm • funktioniert auch in verschmutzter Umgebung 2. Funktionsweise der Palettierstrecke Mit dem Entladeportal erfolgt das automatische Entladen der Hordenwagen von unten nach oben. Das Portal kann waagerecht und in der Höhe verfahren werden. Durch das Drehen der Gabeln am Portal werden die Paletten auf dem Kettenförderer abgesetzt. Eine angetriebene Rollenbahn (dient auch als Pufferstrecke) übernimmt die volle Palette und führt diese der Handabsatzstelle zu.
