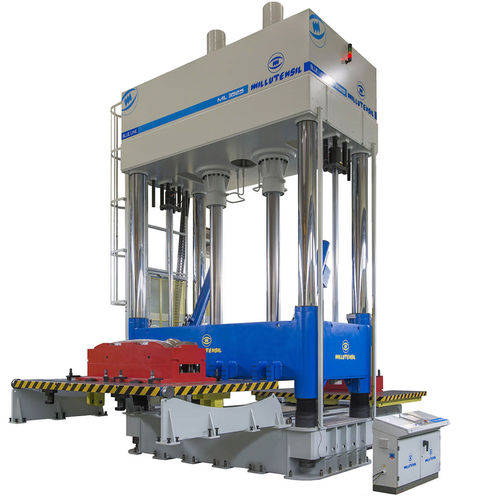

Oleodynamische Presse MIL 3525

TuschierTryoutDurchlaufkaschier

Die Tuschierpressen der MIL/COMPACT-Serie sind eine fesselnde Neuerung zur Optimierung der Justierung im Druckgussbereich.

Sie haben den ausziehbaren Plattenausgang auf der Rückseite, zur längsten Seite des Säulenzwischenraums hin. In diesem Bereich sind die Formen relativ klein, aber sie sind oft mit internen Gleitbetten ausgestattet, die von sehr langen Hilfszylindern angetrieben werden, wodurch sich die Gesamtabmessungen der Form erheblich vergrößern.

Daher bietet die MIL/KOMPAKT-Serie erhebliche Vorteile:

Durchführung von Justierarbeiten auf einer kleineren und damit kostengünstigeren Maschine mit anschließender Verkürzung der Abschreibungszeit der Investition;
Handhabung von Werkzeugen mit sehr langen Hilfszylindern, ohne dass diese demontiert werden müssen, was einen erheblichen Zeitgewinn bedeutet;
Möglichkeit, den Plattenausgang auf der Rückseite mit speziellen Verfahrwegen zu gestalten.

Standard-Bewegungen der Aufspannplatten
Für einen optimalen Zugang zum Werkzeug kann die Pressenoberplatte um 100° nach vorne gekippt werden.

Durch das Kippen der Pressplatte auf der kurzen Seite kann der Bediener in optimaler Höhe arbeiten, normalerweise im Stehen, ohne instabile Leitern, Plattformen oder Hebevorrichtungen benutzen zu müssen, die bei Pressen mit Langseitenrotation oft notwendig sind.

Außerdem wird durch die Kipprotation auf der kurzen Seite die Gesamthöhe der Presse erheblich reduziert.

Die untere Platte ist hydraulisch ausfahrbar und gleitet auf Kugellagern.

In der Endposition senkt sich die Platte ab und wird von 8 Hydraulikzylindern gehalten, so dass sie sich vollständig auf Führungsbahnen stützt.

Das System garantiert eine hohe Wiederholgenauigkeit von ± 0.04 mm.

Es ermöglicht, den unteren Teil des Werkzeugs oder der Form aus der Presse in eine sehr bequeme Arbeitsposition zu bringen.

Alle Funktionen werden komfortabel über das Touchpanel ausgeführt.

Die Version der MIL Compact Serie für große Werkzeuge
Das presse ist sowohl als in Bodenausführung angeboten auch als Schachtversion angeboten. Die Abmessungen der Platte betragen 3.500×2.500 mm (137×98 Zoll).
