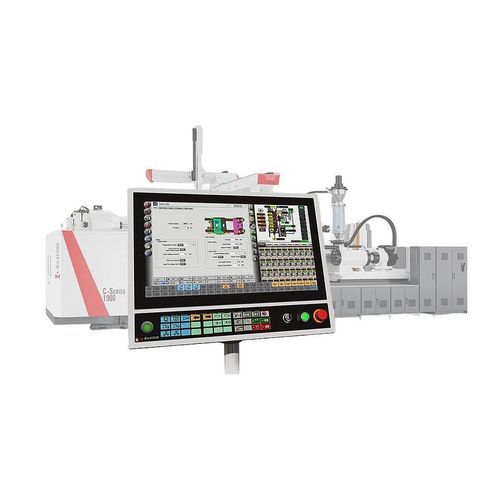

Multi-Touch-Screen-HMI

mit TrägerarmLEDWindows

Übersicht MOSAIC+ CONTROL ist ein Touchscreen-Steuerungssystem für Milacron-Maschinen mit schneller Verarbeitung für umfangreiche Datenerfassung, Berichtserstellung und Integration in Automatisierung und Heißkanalsteuerung. Das 21,5" HD Multi-Touch-Display ermöglicht die gleichzeitige Anzeige mehrerer Maschinenfunktionen und angeschlossener Geräte, einschließlich remote montierter IP-Kameras.

Verfügbar in

• Afrika
• Asien/Pazifik
• Europa
• Nordamerika
• Südamerika

Zusätzliche Informationen Das System bietet 8 + 8 frei konfigurierbare E/A-Ports, Selbstdiagnose- und Fehlerlokalisierungsfunktionen sowie vier Zugriffsebenen zum Datenschutz für bis zu 30 Bediener. Unterstützt werden 8 SPC-Verteilungen sowie XBar- und R-Diagramme; über 50 Parameter werden überwacht. Die Cores sind vollständig konfigurierbar, um spezielle Maschinenanforderungen zu erfüllen.

Merkmale 21,5" HD Multi-Touch-Bildschirm mit intuitiver, konfigurierbarer Oberfläche; Schnittstelle für remote montierte IP-Kameras zur Live-Überwachung; Windows-basierte Plattform für einfache Integration. Bediener können Werkzeugdaten und Screenshots auf USB speichern, Sollwertübersichten pro Achse einsehen und Änderungs- sowie Alarmprotokolle lokal (bis zu 700 Einträge) oder auf USB/Netzwerkspeicher abrufen. Das System verfügt über 33 Softkeys mit LED-Anzeigen und grafische Anzeige von Minimum-, Maximum- und Durchschnittswerten.

Technische Daten

• Multi-Touch 21,5" HD-Touchscreen
• Windows-basiertes Betriebssystem
• 8 + 8 frei konfigurierbare E/A-Ports
• Schnittstelle für remote montierte IP-Kamera
• Schnelle Verarbeitung zur umfangreichen Datenerfassung und Berichtserstellung
• Integration mit Automatisierungssteuerungen und Heißkanalsteuerung
• 8 SPC-Verteilungen, XBar- und R-Diagramme
• Überwachung von mehr als 50 Parametern mit grafischer Anzeige von Minimum, Maximum und Durchschnitt
• 33 integrierte Softkeys mit LED-Anzeigen
• Änderungs- und Alarmprotokollkapazität: bis zu 700 Einträge lokal, praktisch unbegrenzt auf USB/Netzwerkspeichern
• Speichern von Werkzeugdaten und Screenshots auf USB-Sticks
• Selbstdiagnose- und Fehlerlokalisierungsfunktionen
• Vier Zugriffsebenen zum Datenschutz, Unterstützung für bis zu 30 Maschinenbediener
• Voll konfigurierbare Cores für maßgeschneiderte Lösungen
