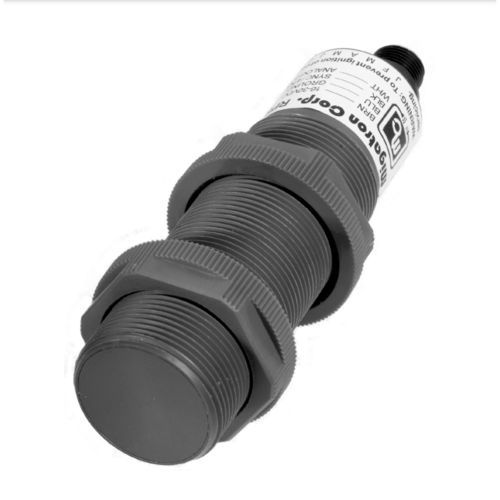

Ultraschall-Näherungssensor RPS-409A-IS3

zylinderförmigM30M12

Übersicht Der RPS-409A-IS3 ist ein eigensicherer analoger Ultraschallsensor, der in mehreren Messbereichen verfügbar ist. Er ist für den Einsatz in explosionsgefährdeten Gas- oder Staubbereichen (Class I, II, III) vorgesehen, wenn er mit zugelassenen eigensicheren Barrieren installiert wird. Der Sensor ist in einem 30 mm Rohrgehäuse aus PVC untergebracht und zur Integration in SPS und analoge Eingangskarten konzipiert. Der RPS-409A-IS3 liefert einen kurzschlussgeschützten 0–10 Vdc Analogausgang, skaliert nach Volt pro Zoll entsprechend der max. Reichweite des Geräts. Eingebaute Temperaturkompensation, eine LED-Zielanzeige und eine Sync/Tx-Leitung zur Mehrfachsensor-Synchronisation oder Sendesteuerung sind enthalten.

Merkmale

• Eigensicheres Design für explosionsgefährdete Bereiche
• C-UL-US zertifiziert (UL/cUL File # E226209)
• Ausgelegt für lange Lebensdauer des Sensors (erwartet >20 Jahre)
• Lagerverfügbarkeit und schnelle Lieferoptionen
• LED-Anzeige (grün = kein Ziel; rot = Ziel erkannt)
• Erhältlich in mehreren Messbereichen und Modellvarianten
• Analoger 0–10 V Ausgang, kurzschlussgeschützt
• Temperaturkompensation für konsistente Messwerte im Einsatzbereich
• Vollständig abgedichtetes PVC-Gehäuse mit PVC-Sensorausgangsfläche; Anschluss mit IP67- oder höher bewertetem Kabel erforderlich
• Großer Betriebstemperaturbereich
• Sync/Tx-Eingang zur Vermeidung von Übersprechen oder zur Steuerung der Sendezeit bei Mehrfachsensor-Anordnungen

Funktionale Beschreibung Der analoge Spannungsausgang ist linear und in Volt pro Zoll skaliert, basierend auf dem gewählten Modellbereich (Beispiel: RPS-409A-80-IS3 = 0,125 V pro Zoll; Ziel bei 10 in → 1,25 V; bei 80 in → 10 V). Der Sensor wird mit 16–30 VDC versorgt und ist gegen Verpolung geschützt (Hinweis: mindestens 24 VDC müssen an der eigensicheren Barriere anliegen). Eingangsströme und Ausgangslasten müssen bei eigensicheren Installationen berücksichtigt werden. Die Sync/Tx-Leitung ermöglicht die Synchronisierung mehrerer Sensoren, um Übersprechen zu vermeiden, oder die Steuerung des Sendezeitpunkts für anspruchsvolle Installationen.

Technische Spezifikationen

• Gehäusematerial: Polyvinylchlorid (PVC) mit PVC-Sensorausgangsfläche
• Umgebungstemperatur: -40 bis +60°C (-40 bis +140°F)
• Eingangsstrom: Max. 24 mA bei 24 VDC an der Sicherheitsbarriere
• Feuchtigkeit: 0–95% nicht kondensierend
• Stromversorgung: 16–30 VDC, Verpolungsschutz (Hinweis: mindestens 24 VDC an der Sicherheitsbarriere erforderlich)
• Ausgang: Analoge Spannung 0–10 V (Last 100 kΩ bis unendlich); kurzschlussgeschützt
• Entity-Parameter: Siehe Steuerplan für die Parameter der eigensicheren Ausführung
• Modellvarianten und wichtige Daten (Modell | Bereich | Wandlerfrequenz | Ansprechzeit | Volt pro Zoll):
  RPS-409A-40-IS3 | 4–40" | 175 kHz | 85 ms | 0.250 V
  RPS-409A-80-IS3 | 6–80" | 135 kHz | 85 ms | 0.125 V
  RPS-409A-144-IS3 | 10–144" | 70 kHz | 175 ms | 0.069 V
  RPS-409A-216-IS3 | 12–216" | 70 kHz | 175 ms | 0.046 V
• Explosionsschutz und Zulassungen: Kanada und USA (C-UL-US), UL/cUL File # E226209; geeignet für Class I (Gruppen A,B,C,D), Class II (Gruppen E,F,G) und Class III, wenn gemäß zugelassenen eigensicheren Barrieren und Steuerplan installiert
• Anschluss: Sensor versiegelt; Anschluss muss mit IP67- oder höher bewerteten Kabeln erfolgen (M12 4-polige Kabel separat erhältlich)
• Zubehör und Bestellartikel: M12-Kabel (verschiedene Längen), ZSB-409A Sicherheitsbarriere, Erdungsblock für DIN-Schiene, digitales Messgerät PD6000 (Zubehör separat erhältlich)
