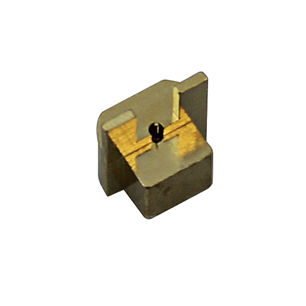

Karte-an-Karte-Steckverbinder 55056-001J
DatenSMTPCB

Karte-an-Karte-Steckverbinder
Karte-an-Karte-Steckverbinder
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
Daten
Format
SMT, Karte-an-Karte, PCB
Verbindungtyp
außen
Produktanwendungen
für Freileitung
Weitere Eigenschaft
korrosionsbeständig, modular
Impedanz

50 Ohm

Betriebstemperatur

Min: -55 °C
(-67 °F)

Max: 250 °C
(482 °F)

Beschreibung

SuperMini Board-to-Board-Lösungen optimieren die Verbindungsleistung für Board-to-Board-Stacking-Anwendungen. Die verfügbaren Bullets ermöglichen Board-to-Board-Abstände von bis zu 3 mm und gewährleisten die Zuverlässigkeit der Übertragungsleitungen bei eng gestapelten PCBs. Geringe Steckkraft ermöglicht eine höhere Dichte an Verbindungen pro Leiterplatte. Einzigartiges Bullet-Design ermöglicht verlängerte Steck- und Entsteckzyklen. Geschlecht Buchse Produkttyp Endeinführungsbuchse, glatte Bohrung Frequenz (GHz) 18, 27, 36, 40, 50, 67 Montage SMT Schaltung Launch Microstrip/GCPW Bohrung Typ Glatt ELEKTRISCH Modenfrei bis 67 GHz Nennimpedanz: VSWR: 1.13:1 Max (1/2 Prüfling: Gekoppelte Leiterplattenbuchsen, Bullets und Testkabelbaugruppen) Niedrige Einfügungsdämpfung Steck-/Demontagekraft: Glatte Bohrung: 6 oz / 6 oz, Raste: 9 oz / 12 oz (typ.) Erfüllt MIL-PRF-39102 für Korrosions-, Vibrations-, mechanische und thermische Schockbeständigkeit.

---

Kataloge

Für dieses Produkt ist kein Katalog verfügbar.

Alle Kataloge von Microwave Product Divison anzeigen

Weitere Produkte von Microwave Product Divison

SuperMini Board-to-Board (SSBB)
