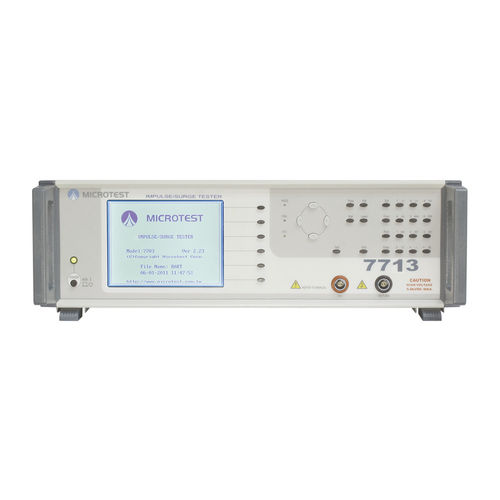

Hochspannungstester 7713

Stoßwellenfür SpulenBenchtop

Eigenschaften ■ Niedrigste Induktivität (0,5uH) ■ HARM-Analyse / HFLT-Analyse ■ Hochspannungskalibrierung ■ Programmierbare Impulsspannung ■ Eingebauter Speicher 200 Sätze Testwellenform ■ Vergleich der Gesamtfläche ■ Differenzieller Flächenvergleich ■ Wellenvergleich ■ Flach und Corona ■ Unterstützung von RS-232-, Fern- und Druckerschnittstellen ■ Tastensperrfunktion zum Schutz vor versehentlichem Berühren der Tasten MICROTEST 7713 ist ein Impuls-Wicklungsprüfgerät, das Impulsspannungsausgänge im Bereich von 200V bis 10000V liefert. Es nutzt Dämpfungswellenformen, die durch L/C-Resonanz erzeugt werden, um magnetische Komponenten auf Defekte wie Kurzschlüsse zwischen Spulen oder zwischen Lagen von Wicklungsdraht zu analysieren. Dieses Modell wurde speziell für Umrichter-Transformator-Produkte entwickelt und unterstützt die Analyse von hochfrequenten Oberschwingungen und Rauschen. Durch die Verstärkung der Wellenform durch Hochfrequenzresonanz kann es Isolationsfehler, die durch Hochspannungsspulenschlitzleckagen verursacht werden, präzise erkennen. Das Prüfgerät bietet außerdem verschiedene Vergleichsmodi, darunter den Vergleich der Gesamtfläche, den Vergleich der Flächendifferenz, den Vergleich der Koronazahl, den Vergleich der Jitterzahl und den Vergleich der Wellenform. Diese Modi helfen, fehlerhafte Produkte genau zu identifizieren und zu erkennen.
