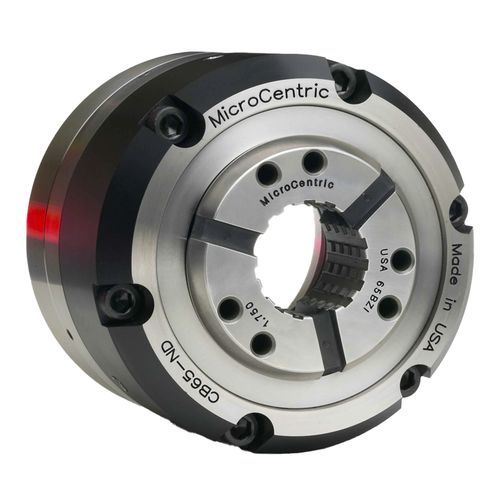

SK-Spannzangenfutter CB-NDFräsSchnellwechselradial
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Maschinenkupplung
- SK
- Anwendung
- Fräs
- Weitere Eigenschaften
- Präzision, für CNC-Drehmaschinen, Schnellwechsel, für Werkstücke, radial, Druck
- Anzahl der Backen
- 3-Backen
- Spannbereich
Max: 25 mm
(0,98 in)Min: 4 mm
(0,16 in)- Rotationsgeschwindigkeit
3.000 rpm, 3.500 rpm, 4.000 rpm, 6.000 rpm
(18.850 rad.min-1, 21.991 rad.min-1, 25.133 rad.min-1, 37.699 rad.min-1)
Beschreibung
Die Modelle der ND-Serie werden für Spannzangengrößen von 120 mm und mehr verwendet. Die Spannzange ist direkt mit dem Futterkörper verbunden und bleibt fixiert, während sich der Kegelsitz bei Betätigung des Futters nach vorne bewegt. Da die Spannzange beim Spannen in der Z-Achse fixiert bleibt, entsteht kein Rückzieheffekt auf das Stangenmaterial oder Werkstück.
- Dead-Length-Ausführung
- Radiale Einstellschrauben zum Ausrichten der Spannzange innerhalb von 0,005 mm (0,0002")
- Die lebensdauergeschmierte Konstruktion erfordert nur minimale Wartung
- Alle Komponenten gehärtet und präzisionsgeschliffen für höchste Genauigkeit und lange Lebensdauer
- Anschlagplatten und Anschlaggehäuse können im Futterkörper montiert werden, wenn Endanschläge oder Teileauswerfer erforderlich sind
---
Kataloge
CB-ND & CB-NS Collet Chuck Manual
24 Seiten
Quick Change Collet Chuck Catalog
26 Seiten
