Sensor-Bewertungskit eNDIRi²

für IR-Emitterfür Gasdetektorfür Signalwandler

Kurzbeschreibung
Das eNDIRi² evaluation kit ist eine All-in-One-Plattform zur Evaluierung und zum Prototyping von NDIR-Infrarot-Emittern und -Detektoren. Es kombiniert eine Main Unit, Interface-/Config-Boards, abgestimmte IR-Komponenten und Analysesoftware, um Messungen, Komponentenwahl und Systementwicklung für die Gasanalyse zu beschleunigen.

Hauptmerkmale

• Ready to measure: schnelle Evaluierung von IR-Emittern und -Detektoren
• Vollständiges, abgestimmtes Set aus Hardware, Software und IR-Komponenten
• Kostenfreie eNDRi²-App für Datenerfassung, Analyse und Visualisierung
• Anwendungsbereiche: industrielle Messungen, Prototypenbau, F&E und Schulung
• Schneller Start: Handbuch und vorkonfigurierte Einstellungen für CO2-Messungen

Anwendungsfelder

• Industrielle Gasanalyse: Komponentenevaluierung, Auswahl und Vergleichstests
• Prototypenbau: schnelle Integration und erste Funktionstests von Messsystemen
• Forschung und Entwicklung: Laborversuche und Konzeptvalidierung
• Ausbildung und Lehre: praxisnahe Demonstrationen der NDIR-Messtechnik

Funktionsumfang

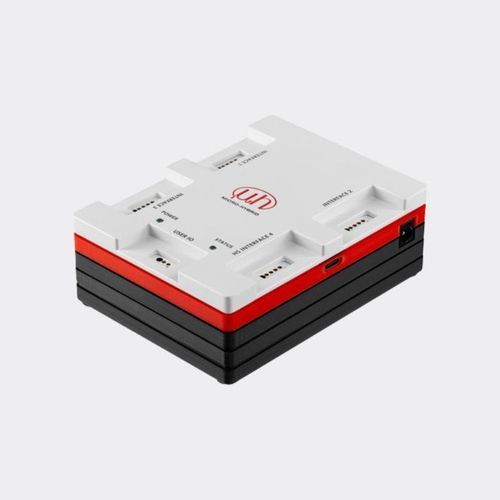

Die Main Unit stellt die Stromversorgung bereit, übernimmt die Signalverarbeitung und kommuniziert mit einem PC. Sie bildet die Basisplattform für angeschlossene Emitter, Detektoren und Config Boards.

• Schnittstellen: vier Buchsen für Detektor- und Emitter-Interfaces, einschließlich eines High-Speed-fähigen Ports
• Stromversorgung: 5 V über USB oder 12 V über externes Netzteil (empfohlen bei höheren Emitterleistungen)
• Externe Steuerung: Unterstützung externer Taktquellen von 0,1 Hz bis 100 Hz

Interfaces und Config Boards
Interfaces und Config Boards passen Pegel und Timing an unterschiedliche IR-Komponenten an. Sie ermöglichen präzise Steuerung der Modulation und Signalaufbereitung für zuverlässige Messungen und nahtlose Integration mit der Main Unit.

eNDRi²-App (Software)
Die eNDRi²-App steuert die verbundenen Komponenten, erfasst Daten und bietet Analyse- sowie Visualisierungstools.

• Komponentenverwaltung: automatische Erkennung von Detektoren und Emittern
• Parametereinstellungen: Anpassung von Verstärkung, Offset und Modulationsfrequenzen
• Signalvisualisierung: vier Oszilloskop-Fenster zur Echtzeitdarstellung
• Erweiterte Analyse: Filteroptionen (Tiefpass, Hochpass, Bandpass) und formelbasierte Berechnungen
• Datenmanagement: Projektdateien (*.ndir) und Export von Messdaten im CSV-Format
• Update-Fähigkeit: automatische Prüfung und Installation von Firmware-Updates

Installation und Betrieb
Das Handbuch enthält Schritt-für-Schritt-Anleitungen für Hardware-Aufbau und Software-Installation. Das Kit umfasst vorkonfigurierte Einstellungen und einen Schnellstart-Guide für CO2-Tests. Datenblätter zu einzelnen Komponenten sind in der Produktdokumentation verfügbar.

Preisgestaltung (Mengenpreise)
Menge | Preis
ab 1 | 0,00 €

Charakteristiken / Technische Spezifikationen

• Handelsname: eNDIRi² evaluation kit
• Modellbezeichnung (Hersteller): NDIR evaluation kit 2.0 | 7206.04-5.51
• Produkt-ID: 1212
• Typischer Kit-Inhalt: Main Unit, Interfaces und Config Boards, IR-Emitter (kompatibel mit JSIR340/JSIR350), Thermopile-Detektoren (MTS2SENS, MTS4SENS), pyroelektrische Detektoren (MPS2SENS, MPS4SENS), Küvette (geschlossene Gaszelle), Netzteil, Adapter für verschiedene Steckdosen, Software (eNDRi² app)
• Schnittstellen: 4 Detektor-/Emitter-Buchsen (1x High-Speed-fähig)
• Stromversorgungsoptionen: 5 V über USB oder 12 V über externes Netzteil (empfohlen für höhere Emitterleistungen)
• Externe Taktunterstützung: 0,1 Hz bis 100 Hz
• Software-Funktionen: 4 Oszilloskop-Fenster, Filteroptionen, formelbasierte Berechnungen, CSV-Export, Projektdateien (*.ndir), automatische Firmware-Updates
• Typische Anwendungen: industrielle Gasanalyse, Prototypenbau, F&E, Ausbildung und Lehre
• Verfügbarkeit: Verfügbar
• Preisangabe: ab 0,00 €
