3D-Scanner scanCONTROL 8x00

Messfür Inspektionfür die Schweißnahtinspektion

Kurzbeschreibung

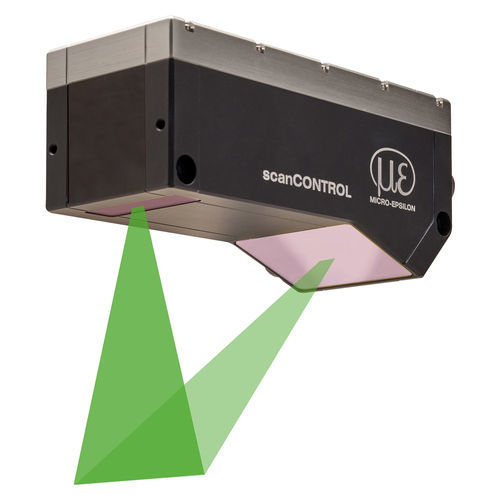

Die scanCONTROL 8x00 Serie (z. B. scanCONTROL 8500 / 8200) umfasst Laser-Profilscanner für präzise 2D-Profilmessungen und kalibrierte 3D-Punktwolken. Die Geräte vereinen Green-Laser-Beleuchtung, 4K-Klassenprofile und integrierte SMART-3D-Auswertung für detailgenaue Profilerfassung und native kalibrierte 3D-Ausgabe zur Inline-Inspektion und Prozessüberwachung.

Wesentliche Merkmale

• 4.224 Punkte pro Profil zur detailgenauen Erkennung
• Messrate bis zu 25.000.000 Punkte/s für dynamische Prozesse
• Green-Laser-Technologie: verbesserte Signalstabilität und geringes Rauschen auf anspruchsvollen Oberflächen
• Integrierte SMART 3D-Auswertung im Scanner (kein externer Controller erforderlich)
• SMART-Messwertausgabe über PROFINET, EtherCAT, Ethernet/IP und Native Ethernet (UDP / Modbus TCP)
• Valid3D: kalibrierte 3D-Punktwolken über GigE Vision / GenICam

Ultrakompakter Scanner mit integrierter Signalverarbeitung
Die 8x00-Serie bietet ein ultrakompaktes Gerätedesign mit integrierter SMART-3D-Verarbeitung. Sie ist für einfache Integration in statische Installationen und Robotikanwendungen ausgelegt und ermöglicht autonome Messaufgaben ohne zusätzliche Steuerhardware.

• Ultrakompakte Bauform
• Einfache Systemintegration (statisch und Roboter)
• Speicherung von Messprogrammen im Scanner für autonomen SMART-Betrieb

Green-Laser-Technologie
Die optimierte Wellenlänge des Green-Lasers reduziert Messrauschen und erhöht die Reproduzierbarkeit über verschiedene Oberflächen. Kürzere Belichtungszeiten und höhere Signalrobustheit erweitern die Einsatzmöglichkeiten, z. B. bei reflektierenden oder heterogenen Materialien.

Kalibrierte 3D-Punktwolken (Valid3D)
Die Geräte liefern kalibrierte 3D-Punktwolken (Valid3D) für echte 3D-Auswertungen. Valid3D-Ausgabe über GigE Vision / GenICam ermöglicht die Weiterverarbeitung mit Drittsoftware oder kundenspezifischen Integrationslösungen.

Software und SMART-Betrieb
Die Software 3DInspect unterstützt die Konfiguration und Erstellung von 2D/3D-Messprogrammen. Über 80 vorgefertigte Messprogramme stehen für typische Aufgaben zur Verfügung (Spaltmaß, Winkel, Stufenhöhe etc.). Messprogramme können auf den Scanner übertragen werden, um autonomen SMART-Betrieb und direkte Ausgabe an SPS oder Feldbusse zu ermöglichen.

Industrielle Einsatzbereitschaft & Optionen
Die 8x00-Serie ist für industrielle Umgebungen ausgelegt und bietet Kühloptionen für erhöhte Umgebungstemperaturen (passive Kühlrippen, aktive Kühlung mit Lüfter, kundenspezifische Kühlsysteme). Mehrere industrielle Schnittstellen erleichtern die Integration in Automatisierungssysteme.

Anwendungen

• Schweißautomatisierung: Spaltkontrolle und Nahtinspektion
• Batterieproduktion: Zellenausrichtung und Höhenprüfung
• Montageüberwachung: Kleberaupenprüfung und dimensionskontrollen
• Elektronikfertigung: PCB-Montageinspektion und Prozessüberwachung

Technische Daten

• Serie / Modell: scanCONTROL 8x00 (z. B. 8500 / 8200)
• Punkte pro Profil: 4.224
• Messrate: bis zu 25.000.000 Punkte/s
• Auflösung: 4K-Klassenprofile
• Laser: Green-Laser-Technologie (optimierte Wellenlänge für geringes Rauschen)
• Integrierte Auswertung: SMART 3D im Scanner (kein externer Controller)
• Schnittstellen / Protokolle: PROFINET, EtherCAT, Ethernet/IP; Native Ethernet (UDP / Modbus TCP)
• 3D-Ausgabe: kalibrierte 3D-Punktwolken (Valid3D) via GigE Vision / GenICam
• Messprogramme: >80 integrierte 2D/3D-Programme; Speicherung im Scanner möglich
• Optionen: passive/aktive/kundenspezifische Kühlung für höhere Umgebungstemperaturen
• Typische Einsatzarten: statische Installation, Roboterintegration, Inline-Prozesskontrolle
