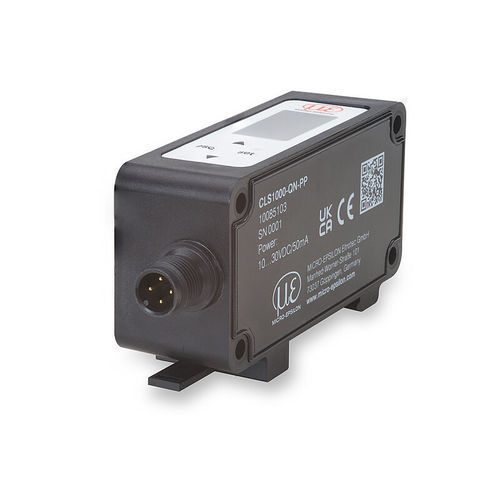

Optischer Sensor / Licht optoCONTROL CLS1000

für raue Umgebungenmit AnalogausgangGlasfaser

Übersicht
Der optoCONTROL CLS1000 ist ein industrieller Controller für Faseroptik‑Sensoren und wird in Varianten angeboten, die Schaltausgänge, potentialfreie Ausgänge, Spannungs‑ und Stromausgänge abdecken. Die Modelle unterstützen NPN, PNP und Push‑Pull Ausgänge und sind mit oder ohne Trigger erhältlich.

Verfügbare Varianten

• CLS1000-QN: Antivalente Schaltausgänge (Q / QN) für sicheres Verhalten bei Drahtbruch.
• CLS1000-2Q: Zwei unabhängig einstellbare Schaltausgänge mit separaten Schaltschwellen.
• CLS1000-OC: Optokoppler‑Ausgang für potentialfreies Schalten und galvanische Trennung.
• CLS1000-AU: Analogausgang Spannung (0 … 10 V, frei skalierbar) plus zusätzlicher Schaltausgang.
• CLS1000-AI: Analogausgang Strom (0 … 20 mA oder 4 … 20 mA, skalierbar) plus zusätzlicher Schaltausgang.

Inbetriebnahme und Bedienung
Die Inbetriebnahme kann direkt am Controller oder per externem Teach‑In erfolgen. Zwei 4‑stellige Digitalanzeigen visualisieren Programmierschritte, Status und Soll/Ist‑Werte für schnelle Konfiguration und Diagnose.

Funktionen und Betriebsarten

• Mehrere Teach‑In‑Modi: bis zu 7 für QN/2Q/OC und bis zu 9 für AU/AI, zur präzisen Erkennung sehr feiner Strukturen in Reflex‑ oder Transmissionsbetrieb.
• Umschaltbare Ausgangstypen: NPN, PNP und Push‑Pull wählbar je nach Applikation.
• Trigger‑Optionen: Modelle mit oder ohne Trigger; verschiedene Triggerarten unterstützt.

Hinweise zu analogen Ausgängen

• AU: Spannungs‑Analogausgang 0 … 10 V, frei skalierbar, dient als Intensitätsausgang für einfache Signalauswertung.
• AI: Strom‑Analogausgang 0 … 20 mA oder 4 … 20 mA, skalierbar, dient als Intensitätsausgang; zusätzlich ein Schaltausgang vorhanden.

Sicherheit & Isolation

• CLS1000-QN: Antivalente Ausgänge für Drahtbruchsicherheit.
• CLS1000-OC: Optokoppler‑Ausgang für potentialfreies Schalten und galvanische Trennung.

Downloads & Einrichtung
Produktbezogene Datenblätter, Setup‑Guides und Dokumentation stehen zum Download zur Verfügung, um Auswahl und Montage zu unterstützen.

Technische Daten

• Produktfamilie: optoCONTROL CLS1000
• Varianten: CLS1000-QN, CLS1000-2Q, CLS1000-OC, CLS1000-AU, CLS1000-AI
• Ausgangs Konfigurationen: NPN, PNP, Push‑Pull umschaltbar
• Schaltausgänge: QN = antivalente Ausgänge; 2Q = zwei unabhängige Ausgänge; OC = Optokoppler (potentialfrei)
• Analoge Ausgänge: AU = 0 … 10 V; AI = 0 … 20 mA oder 4 … 20 mA
• Teach‑In Modi: bis zu 7 (QN/2Q/OC), bis zu 9 (AU/AI)
• Bedienoberfläche: zwei 4‑stellige Digitalanzeigen für Programmierung, Status und Werte
• Anwendung: Controller für faseroptische Sensoren im Reflex‑ und Transmissionsbetrieb
