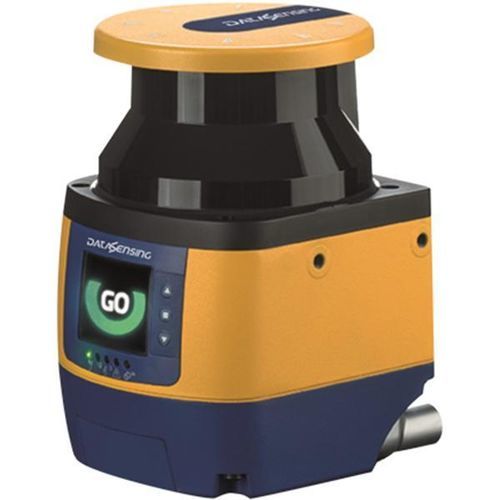

2D-Laserscankopf SLS10

Hochpräzisionhochleistungsfähig

Übersicht

• Nahezu 240 m2 sicher überwacht, mit 10 m über 275°
• Abmessungen (B,T,H): 102 , 112,5, 152 mm
• Einfache Programmierung mit intuitiver und universeller grafischer Benutzeroberfläche
• Erweiterte Staubfilterung
• I/O-Anschluss mit Standard-M12-Kabeln
• Bis zu 3 gleichzeitige Sicherheitszonen
• 2 Warnzonen bis zu 40 m
• Bis zu 70 Zonensätze
• Wählbare Erfassungsfähigkeit: 30/40/50/60/70/120 mm
• Teilweises dynamisches Muting
• Metallhalterungen für volle Ausrichtung und schnellen Austausch
• Erweitertes Messdatenprotokoll
• Farb-Grafikdisplay für Überwachung und Diagnose
• Geschwindigkeits- und Positionsmessung mit Encoder-Eingang

Merkmale und Leistungen
Winkelauflösung: 0,1° .. 0,059°
Sicherheitsbereich (min): 0,05 m
Sicherheitsbereich (max) [Erfassungsfähigkeit]: = 10 m
Warnbereich (max): 40 m
Detektierbare Zielrückstrahlung: 1,8% … 1000%
Anzahl gleichzeitiger Sicherheitszonen (max): 3
Anzahl gleichzeitiger Warnzonen (max): 2
Anzahl Zonensätze (max): 20 (mit M12-17 poligem Stecker); 70 (mit M12-17 polig + M12-8 polig Steckern)
Anzahl Referenzpunkt-Sätze (max): 70
Max. Reaktionszeit: Min 62 ms @5,5 m; 84 ms @9 m; 103 ms @10 m programmierbar
Toleranzzone: 100 mm
Zusatz für Retroreflektoren in der Scanebene vor einer Sicherheitszone: 200 mm

Sicherheitsparameter
Typ: 3 (EN ISO 13849-1)
SIL: 2 (IEC 61508)
Kategorie: 3 (EN ISO 13849-1)
PL: d (EN ISO 13849-1)
TM (Mission Time): 20 Jahre (EN ISO 13849-1)

Ausgänge
Highspeed-Eingang: 4
Max. Anzahl konfigurierbarer Eingänge: 12 (4 Hochfrequenz für Encoder)
Max. Anzahl konfigurierbarer E/A: 4
Max. Anzahl konfigurierbarer Ausgänge: 2

Elektrische Daten
Stromversorgung: 16,8 V <= Vdc <= 28,8 V
Leistungsaufnahme: 8 W @24 V, Einzelgerät, ohne Last
Schutzklasse: III (EN/IEC 61140)

Mechanische Daten
Abmessungen: 102 x 113 x 152 mm
Material: Metall - Aluminium / PMMA
Gehäusematerial: Lackiertes Aluminium / PC
Optisches Fenstermaterial: PMMA

Kommunikation
Netzwerkschnittstellen: 10/100 Mbit/s Ethernet

HMI/UI
Konfigurations- und Überwachungsschnittstellen: DL Sentinel 5.0 (mit Optima Tune Technology)
LED-Anzeigen: OSSD / Warning / Interlock

Umgebungsdaten
Feuchtigkeit: 15 ... 95 %
Gehäuse: IP 65 (EN 60529)
Betriebstemperatur: -10 ... 50 °C
Lagertemperatur: -20 ... 70 °C
Vibrationsbeständigkeit: Nach IEC 61496-1 (4.3.3.1;4.3.3.2;5.4.4.1) Klasse 3M7 (stationärer Einsatz) Klasse 5M1 (Bodenfahrzeuginstallation)
Stoßfestigkeit: Nach IEC 61496-1 (4.3.3.1;4.3.3.3;5.4.4.2) IEC 61496-3 (5.4.4); IEC 60068-2-75 Klasse 3M7 (stationärer Einsatz) Klasse 5M1 (Bodenfahrzeuginstallation)

Optische Daten
Laserwellenlänge: 905 nm
Mono/Farbe: 3 ns
Laserklasse/Laserklass: CLASS 1 (EN 60825-1:2014)

Funktionen
Generischer Alarm: verfügbar
Clean Window Alarm: verfügbar
Muting aktivierbar: verfügbar
Muting: verfügbar
Override: verfügbar
Staubfilterung: verfügbar
EDM (External Device Monitoring): verfügbar
Teilmuting: verfügbar
Voralarm (Warnung): verfügbar
Erweitertes Datenübertragungsprotokoll: verfügbar
Reset (Neustartzyklus): verfügbar
Manueller/automatischer Neustart: verfügbar
Abschaltung (mute): verfügbar
Encoder-Eingang: verfügbar
Externer Starttrigger: verfügbar
Encoder-Management für Zonensatz-Wechsel (Geschwindigkeit und Position): verfügbar

Technische Daten

• Produktname: Enhanced Laser Sentinel SLS10
• Modell / Handelsbezeichnung: SLS-M10-E-1708-E
• Produktcode auf der Seite: 958000035
• Überwachungsfläche: nahezu 240 m2 (10 m über 275°)
• Wählbare Erfassungsfähigkeit: 30/40/50/60/70/120 mm
• Sicherheitszonen: bis zu 3 simultan
• Warnzonen: bis zu 2 (bis 40 m)
• Zonensätze: bis zu 70 (mit angegebenen Steckverbindern)
• Winkelauflösung: 0,1° .. 0,059°
• Reaktionszeit (programmierbar): von 62 ms bis 103 ms je nach Entfernung
• Stromversorgung: 16.8 - 28.8 Vdc; Leistungsaufnahme 8 W @24 V (ohne Last)
• Schutz / Gehäuse: IP65
• Betriebstemperaturbereich: -10 bis 50 °C
• Materialien: Metall - Aluminium / PMMA; Gehäuse lackiertes Aluminium / PC; optisches Fenster PMMA
• Netzwerk: 10/100 Mbit/s Ethernet
• HMI: DL Sentinel 5.0 GUI mit Farb-Grafikdisplay
• Sicherheitszertifizierungen auf der Seite angegeben: UL, TUV, CE, UKCA
