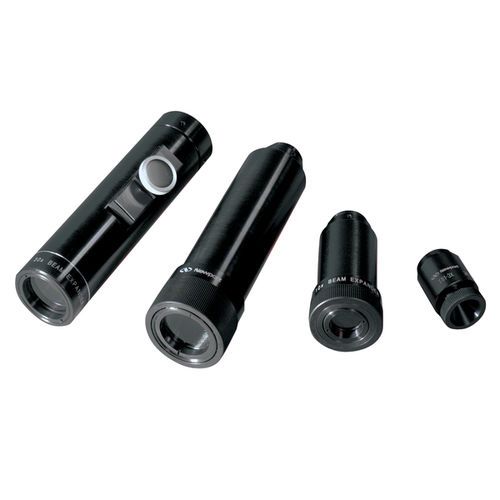

Beam-Expander T81 series

Laser

Unsere Laserstrahlaufweiter bieten eine kostengünstige Möglichkeit zur Fokussierung und Formung von Laserstrahlen mit einem hohen Maß an Genauigkeit. -Expansionsverhältnisse von 3x bis 30x -Galileisches optisches Design -Wellenfrontverzerrung kleiner als λ/4 -Transmission größer als 95% -Ideal für die Verwendung mit HeNe-Lasern -Preisgünstige Strahlaufweitung Tropel Optisches Design Diese Galilean Strahlaufweiter verfügen über das hochgeschätzte optische Design von Tropel mit verbesserter Einstellbarkeit und Montage. Sie sind ideal für Anwendungen, bei denen ein kleiner Spot in einiger Entfernung vom Laser gebildet werden muss, oder wenn der Kollimationsbereich für die Beleuchtung oder für die Ausrichtung von weit entfernten Objekten erweitert werden muss. Eine Wellenfrontverzerrung von weniger als λ/4 garantiert auch bei großen Entfernungen eine minimale fokussierte Spotgröße. Die Linsen sind mit Magnesiumfluorid entspiegelt, das für 632,8 nm optimiert ist und eine Transmission von über 95 % ergibt. Laser Beam Expander Leistung Die unten angegebene Beziehung zwischen Vergrößerung M, Spotgröße S, Reichweite R und Schärfentiefe Z geht von einem HeNe-Laser im TEM00-Modus mit einem Strahl von 0,8 mm Durchmesser und einer Intensität von 1/e2 aus. Die Werte in der Tabelle beruhen auf der Beziehung S = KR/M. Für S in Millimetern und R in Metern ist K = 1,1 für unsere T81-3X. T81-10X und T81-20X und K = 1,2 für unsere T81-30X. Die Tiefenschärfe Z ist definiert als die Entfernung, über die der Strahldurchmesser das 1,4-fache des Wertes an der Strahltaille S nicht überschreitet. Die Werte für Z werden nach der Formel Z=2,5S2 berechnet, wobei S in Millimetern und Z in Metern angegeben ist.
