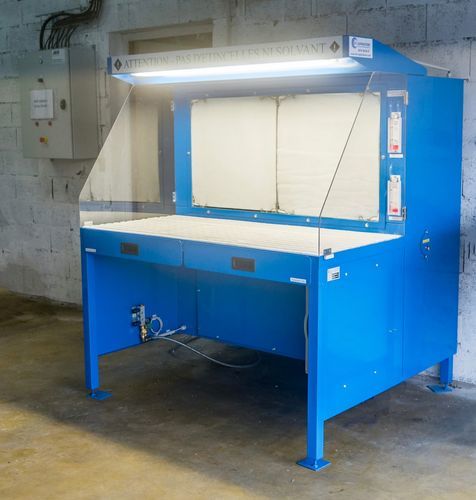

Saugtisch
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Beschreibung
Präsentation
Hauptgefahren
Bearbeitbare Materialien
Konstruktion
Arbeitsfläche und Sammlung
Filtration und Absaugung
Betrieb
Steuerung & Zubehör
Wartung
Sicherheit
Schlüsselvorteile
Eigenschaften / technische Daten
- Der Absaugtisch MH-ASPIRATIONS ist eine autarke Arbeitsstation zur Erfassung von Staub und Dämpfen, die bei Endbearbeitungsarbeiten an Luftfahrtteilen (Anpassen, Entgraten, Schleifen, Zuschneiden) entstehen.
- Das ATEX-Risiko wurde berücksichtigt; Bewertung durch eine externe Fachstelle (INERIS).
- Ziele: Verringerung des Explosionsrisikos durch Feinstaub, Reduzierung der Betreiberexposition und Verbesserung der Arbeitsbedingungen.
Hauptgefahren
- Explosionsgefahr der Absaugeinrichtung (auch im Freien), Gefährdung von Gebäude, Maschinen und Personal.
- Berufserkrankungen durch Einatmen feinster, einatembarer Stäube.
Bearbeitbare Materialien
- Aluminium
- Magnesium
- Unter bestimmten Bedingungen: Titan
- Unter bestimmten Bedingungen: Inconel®
Konstruktion
- Gleichzeitiger Start von Beleuchtung und Stromversorgung mit der Absaugung: Arbeiten sind ohne aktive Absaugung nicht möglich.
- Transluzente, scharniergelagerte Seitenlenker für gelegentliche Bearbeitung großer Bauteile.
- Blech mit ofengehärteter Pulverbeschichtung, kratzfest.
- Auffangschubladen für grobe Partikel und kleine Werkzeuge.
Arbeitsfläche und Sammlung
- Arbeitsfläche mit Kunststoff-Gitterrost, um Bauteile nicht zu verkratzen (Belastung 100 Kg/m²).
- Schubladen unter der Arbeitsfläche zur Aufnahme von Partikeln und Werkzeugen.
Filtration und Absaugung
- Luftgeschwindigkeit an der Frontöffnung > 0,7 m/s (saubere Filter) zur Erfassung poröser Stäube.
- Dreistufige Filtration hinter der Arbeitsfläche; Endstufen mit Absolutfiltern und verstärkter Dichtung (z. B. E10).
- Integriertes, schallgedämpftes Gebläse im Gehäuse.
- Luftaustritt über eine obere Gitteröffnung; Anschluss an einen Kanal nach technischer Prüfung möglich.
Betrieb
- Bediener kann sitzend oder stehend arbeiten: Platz unter den Schubladen ist freigehalten.
- Integrierte pneumatische und elektrische Anschlüsse für Handwerkzeuge (Möglichkeit der Verbindung und automatischen Abschaltung von bis zu 2 Werkzeugen je nach Konfiguration).
- Schaltschrank mit Notausschalter und Steckdosen für Werkzeuge.
Steuerung & Zubehör
- Manometer zur Anzeige der Filterverschmutzung.
- Integrierte Anschlüsse und Bedienelemente für Werkzeuge und Versorgungen.
Wartung
- Einfacher Zugang zu Filtern und schnelle Demontage für Wartung und Austausch.
- Automatische Abschaltung des Tisches bei abnormaler Filterverstopfung (stellt sicher, dass die Absaugung nicht unter 0,5 m/s liegt).
Sicherheit
- Berücksichtigung des ATEX-Risikos: externe Analyse und Bewertung durchgeführt.
- Integrierte Beleuchtung der Arbeitsfläche und niedriger Geräuschpegel.
- Schaum der Klasse M1 und Löschklappe für schnelle Brandbekämpfung.
- Die Absaugung bleibt wirksam, auch wenn das Gitterrost teilweise blockiert ist, da die Absaugung nicht ausschließlich von unten erfolgt.
Schlüsselvorteile
- Erhöhte Sicherheit bei Arbeiten mit entzündlichen/explosiven Stäuben.
- Einfache Wartung und leichter Zugang zu Filterelementen.
- Integration von Versorgungen und Bedienelementen für Werkzeuge zur Gewährleistung von Ergonomie und Sicherheit.
Eigenschaften / technische Daten
- Typ: autonome Absaugtischlösung für die Luftfahrt.
- Front-Luftgeschwindigkeit: > 0,7 m/s (saubere Filter).
- Sicherheitsschwelle (automatische Abschaltung): Absaugung < 0,5 m/s.
- Filtration: 3 Stufen mit Absolutfiltern und verstärkter Dichtung (z. B. E10).
- Gebläse: integriert und schallgedämpft im Gehäuse.
- Luftführung: obere Gitteröffnung, Anschluss an Kanal möglich.
- Arbeitsfläche: Kunststoff-Gitterrost, Belastung 100 Kg/m².
- Auffangschubladen: Partikel und Werkzeuge.
- Filterüberwachung: Manometer.
- Anschlüsse: pneumatisch und elektrisch für Handwerkzeuge.
- Elektrische Sicherheit: Schaltschrank mit Notausschalter und Steckdosen.
- Oberfläche: pulverbeschichtetes Blech, ofengehärtet.
- Bearbeitbare Materialien: Aluminium, Magnesium, Titan (unter Bedingungen), Inconel® (unter Bedingungen).
- Brandschutz: Schaum Klasse M1 und schnelle Löschklappe.
