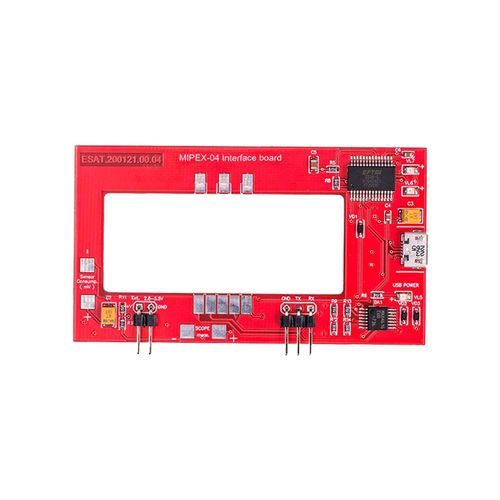

Sensorschnittstellenkarte MIPEX-04

USBIndustrie

Die universelle MIPEX-04-Schnittstellenkarte ist für MIPEX-04-Sensoren standardisiert und im MIPEX-Evaluierungskit enthalten. Die USB-Stromversorgung eliminiert die Notwendigkeit externer Quellen, und die UART-Unterstützung ermöglicht die Integration in automatisierte Systeme. Die MIPEX-Schnittstellenkarte dient als zentrales Element des Prüfstands zur Kalibrierung und Überprüfung von MIPEX-04-Infrarotgassensoren. Sie ermöglicht die Datenübertragung zwischen dem Sensor und einem PC. In Kombination mit Gasversorgungsadaptern und der MIPEX ETS-Software unterstützt sie einen vollständigen Testzyklus in Labor- oder Produktionsumgebungen. - Automatische COM-Port-Erkennung bei Verbindung - Intuitive Form: einheitliche Abmessungen und Befestigungslöcher für die Gehäuseintegration - Temperaturbereich: –40 bis +60 °C; geeignet für den Einsatz in Klimakammern - Optimiert für den Einsatz mit MIPEX-Kalibrierungsadaptern und MIPEX ETS-Software Die MIPEX-04-Schnittstellenkarte ermöglicht eine hochpräzise Datenkommunikation mit NDIR-Sensoren. Sie verbindet sich über USB oder optional über UART mit einer 3,3-V-Sensorstromversorgung mit einem PC. Die Karte erkennt automatisch den verfügbaren COM-Port im System. Bei Verwendung mit der MIPEX ETS-Software unterstützt sie die vollständige Kalibrierung (Nullpunkt und Spanne), die Echtzeit-Datenvisualisierung, das Speichern von Protokollen und die Datenübertragung an den technischen Support. Vorteile: - Plug & Test: USB-betrieben, keine externen Netzteile erforderlich - Hybride Konnektivität: USB und UART mit externer 3,3-V-Stromversorgung - Stromüberwachung: dedizierte Testpunkte zur Messung des Sensorstroms (externes Gerät erforderlich) - Standardisiertes Design: volle Kompatibilität mit MIPEX-04; abwärtskompatibel mit MIPEX-02 bei Verwendung im Evaluierungskit Parameter: Wert - Produkttyp: Zubehör - Kompatibilität: MIPEX-04, MIPEX-14 - Verbindung: USB; UART mit externer 3,3-V-Stromversorgung - Stromversorgung: USB 5 V, bis zu 500 mA - Strommessung: Ja (erfordert externe Messeinheit) - Betriebstemperatur: –40 bis +60 °C - Abmessungen: 75 × 42,1 × 1,5 mm - Montage: Ø3 mm Schraubenlöcher - Merkmale: Automatische Port-Erkennung; optimiert für MIPEX ETS - Zentrales Element zur Kalibrierung und Überprüfung von MIPEX-04-Infrarotgassensoren - Unterstützt die Datenübertragung zwischen Sensor und PC - Kompatibel mit MIPEX ETS-Software für vollständigen Testzyklus - Geeignet für Labor- und Produktionsumgebungen
