Zubehörset Zubehör

Übersicht

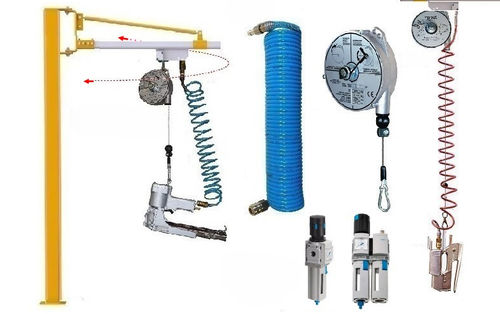

Zubehör für pneumatische Heftgeräte, bestehend aus Schwenkarmsystemen, Balancern und Spiralschlauch. Entwickelt zur dauerhaften Druckluftversorgung und ergonomischen Handhabung pneumatischer Heftwerkzeuge an Montage- und Verpackungsplätzen.

Anwendungsbereich
Pneumatische Blindhefter und Zangenhefter sind zur Aufhängung über der Pack- bzw. Montagestation vorgesehen. Das Schwenkarmsystem versorgt das Werkzeug mit Druckluft und hält es innerhalb eines halbkreisförmigen Arbeitsbereichs griffbereit, wodurch die Ergonomie für den Bediener verbessert wird. Bei Wandmontage erfolgt die Profilbefestigung über zwei Winkel; bei Tischmontage über einen Winkel direkt am Arbeitsplatz.

Lieferbares Zubehör

• Druckluft-Spiralschlauch (DS 75)
• Balancer / Gewichtsausgleicher (B 2/4, B 6/8)
• Schwenkarmsysteme zur Wandbefestigung (SCHWENK 20 W, SCHWENK 30 W)
• Schwenkarmsysteme zur Tisch-/Säulenbefestigung (SCHWENK 10 T, SCHWENK 20 T)
• Wartungseinheit: Filter-Regler-Schmiergerät (W/EINHEIT)

Technische Beschreibung

• DS 75: Spiralschlauch, ausgezogene Länge bis zu 7,5 m.
• B 2/4: Balancer (Gewichtsausgleich) mit 2,0 m Seillänge, einstellbar für Gerätgewichte 2–4 kg; passend für Plier 130/1916 P, 130/1916 PU + PUX; Blindhefter TOP SP P; MEROLOCK 3; MEPA 18 + 22 P; MERO 18 + 22 P.
• B 6/8: Balancer mit 2,5 m Seillänge, einstellbar für Gerätgewichte 6–8 kg; geeignet für JUMBO M 28, 32, 38.
• Wandschwenkausleger: SCHWENK 20 W (2,0 m), SCHWENK 30 W (3,0 m).
• Säulenschwenkausleger (Tischbefestigung): SCHWENK 10 T (Ausleger 1,0 m, Höhe 1800 mm), SCHWENK 20 T (Ausleger 2,0 m, Höhe 1800 mm).
• W/EINHEIT: Wartungseinheit (Filter/Regler/Schmierung).
• Weitere Ausführungen und kundenspezifische Versionen auf Anfrage erhältlich.

Hinweise (tabellarische / technische Daten)
Ausführung: pneumatisch
Luftverbrauch pro Heftung bei 6 bar: siehe Heftgerät
Gewicht: - kg

Charakteristika / technische Spezifikationen

• Produktgruppe: Zubehör für pneumatische Heftgeräte (Schwenkarm, Balancer, Spiralschlauch)
• Ausführung: pneumatisch
• DS 75: Spiralschlauch, ausgezogene Länge bis zu 7,5 m
• B 2/4: Balancer 2,0 m, für 2–4 kg
• B 6/8: Balancer 2,5 m, für 6–8 kg
• SCHWENK 10 T: Schwenkarm für Tisch/Säule, Ausleger 1,0 m, Höhe 1800 mm
• SCHWENK 20 T: Schwenkarm für Tisch/Säule, Ausleger 2,0 m, Höhe 1800 mm
• SCHWENK 20 W: Schwenkarm für Wand, Ausleger 2,0 m
• SCHWENK 30 W: Schwenkarm für Wand, Ausleger 3,0 m
• Kompatible Geräte: Plier 130/1916 P, 130/1916 PU + PUX; TOP SP P; MEROLOCK 3; MEPA 18 + 22 P; MERO 18 + 22 P; JUMBO M 28/32/38
• Wartungseinheit: integrierbar (Filter/Regler/Schmierung)
• Filterregler: optional zur Druckluftaufbereitung
• Luftdruck / Luftverbrauch: Angaben abhängig vom verwendeten Heftgerät
