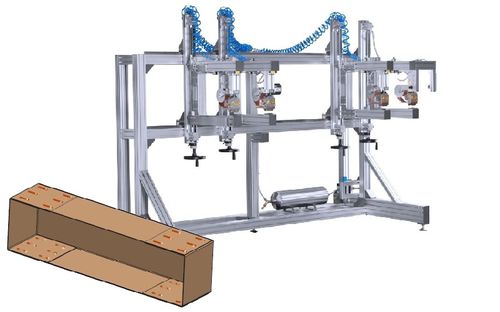

Pneumatische Heftvorrichtung SGR 4 / GAR

für KartonUmschlag4-Kopf

SGR 4 / GAR Heftmaschine mit 4 Heftköpfen. Heften von großen Faltschachteln aus Wellpappe Die Faltschachtel (KA) wird manuell gefaltet, zwischen Heftkopf (HK) den Heftamboss (HA) geschoben und mit den Klemmblechen (KL) fixiert. Bei Betätigung der Zweihandschaltung (ZH) (beide Druckknöpfe gleichzeitig drücken!) werden die zugeschalteten Heftköpfe (HE) ausgelöst und alle aktivierten Klammern gleichzeitig gesetzt. Nach dem Loslassen der Zweihandschaltung (ZH) fahren die Heftköpfe zurück in die Ausgangsstellung. Die geheftete Faltschachtel (KA) kann entnommen werden. Technische Beschreibung Heftvorrichtung SGR 4/ GAR (MEZ/SGR/B 36-70/4X/GA) • 4 Rollenklammern-Heftköpfe > B 36-70. • SGR 4 / QE = Querheftung • Arbeitshöhe = Ambosshöhe 1200 (-1600) mm. • Verstellbarkeitsbereich / Heftbreite ca. 120 - 2600 mm. • Heftabstand vom Rand min. 45 mm. • Maximale Einschubtiefe: ca. 450 mm. • Mit Zweihandauslösung und kompletter Wartungseinheit. Die Heftvorrichtung SGR kann auch mit Heftköpfen der Modellreihe A 20, B 36, C 13 ausgestattet werden. Heftvorrichtungen SGR sind mit Quer- oder Längsheftung (QE oder LE) lieferbar. 1223dt
