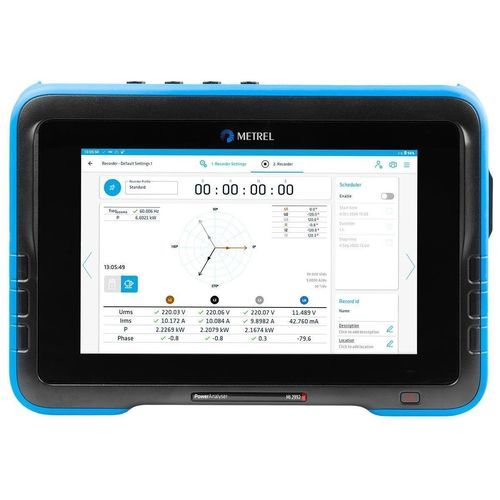

Leistungsmessgerät mit Qualitätsanalysator für Spektrum und Leistung MI 2992

EnergieverbrauchFrequenzmesserScheinleistung

Übersicht
Das MI 2992 ist ein tragbarer Dreiphasen-Analysator für die Netzqualitätsmessung mit 10,1” TFT-Farbtouchscreen. Es bietet einen geführten Einrichtungsassistenten für schnelle Messungen vor Ort und unterstützt Langzeitaufzeichnung sowie Fehlersuche. Live-Messungen, historische Daten und umfassende Analysen sind direkt am Gerät möglich.

Messfunktionen

• Spannung: TRMS, DC, Grundschwingung, Unter-/Überspannung, Spitze, Crest-Faktor (4 Kanäle)
• Strom: TRMS, DC, Grundschwingung, Spitze, Crest-Faktor (4 Kanäle)
• Unterstützte Schaltungen: 1W, 2W (split), 3W, open delta, 4W, INV-3W, INV-1W
• Leistungsmessungen:

  • Kombiniert, fundamental, nicht-fundamental
  • Wirk-, Blind-, Scheinleistung, induktiv, kapazitiv
  • Verbrauchte und erzeugte Energie
  • Lastungleichgewicht
• Messung von Unsymmetrie und Flicker
• Oberschwingungen bis zur 63. Ordnung und Analyse von Harmonischenverschmutzung
• Harmonische und Interharmonische Analyse, THD (Spannung & Strom) und TDD:

  • Absolutwert
  • % RMS
  • % Grundwelle
• Supraharmonische: 2,1–14,9 kHz (200 Hz Bänder)
• Phasenwinkel der Harmonischen
• Überwachung und Aufzeichnung von Einschaltströmen, K-Faktor
• Erfassung von Ereignissen: Dips, Swells, Unterbrechungen, RVC, Inrush, Alarme, Signalisierung, Transienten
• Netzqualitätsanalyse gemäß EN 50160 und IEEE 519
• Temperaturmessung, Leistungsfaktor, Phasenverschiebungsfaktor

Wesentliche Merkmale

• IEC 61000-4-30 Klasse A konform
• Hohe Abtastrate; vordefinierte und benutzerdefinierte Aufzeichnungsprofile (min. Intervall 200 ms)
• Integrierte Weitbereichsversorgung; Betrieb direkt von P‑N oder P‑P Klemmen möglich
• Gleichzeitige Erfassung von Ereignissen, Inrush, RVCs und benutzerdefinierten Alarmen
• NTP-Zeitsynchronisation und automatische Firmware-Aktualisierung
• Remote-Zugriff via VNC Viewer und Online-Oszilloskopansicht für Spannungen/Ströme
• Interner eMMC-Speicher + microSD-Unterstützung (bis 32 GB); Datenübertragung per USB, SD, USB-Stick, Ethernet
• Automatische Berichtserstellung (EN 50160, IEEE 519, Codigo de Red, Osinergimin) und Export nach .xls/.csv
• Aufzeichnungsintervalle: 200 ms (Spezialprofil), 1 s … 2 h; zwei unabhängige Aufzeichnungsintervalle für Energie/Leistung und andere Werte
• Überspannungskategorien: CAT IV 600 V / CAT III 1000 V; direkter Anschluss an 1500 V DC mit Dämpfer
• Unterstützung für DC, 50/60 Hz, 400 Hz und VFD-Modus
• 4 Spannungskanäle bis 1000 VRMS; 4 Stromkanäle mit automatischer Zangen­erkennung
• 10,1” TFT-Farbtouchscreen; USB Type-C, Gigabit Ethernet, Wi‑Fi 802.11ac/a/b/g/n, Bluetooth 4.2/BLE
• Integrierter Li‑Ion Akku

Software
Die MPVision-PC-Software ermöglicht das Herunterladen und die erweiterte Analyse der aufgezeichneten Daten, automatisches Nachbearbeiten und die Erstellung detaillierter Netzqualitätsberichte. Unterstützt lokalen und entfernten Datentransfer sowie Fernsteuerung des Geräts.

Angewandte Normen

• IEC/EN 61000-4-15 (Flickermeter)
• IEC/EN 61000-4-30 Ed. 3.0
• IEC/EN 61557-12
• IEEE 1459-2010
• IEEE 519
• EN 50160
• GOST 33073-2014, GOST R 54149:2010

Anwendungen

• Stromerzeugung und Mittelspannungsanlagen
• Erneuerbare Energien und Generatorprüfungen
• Niederspannungs-Qualitätsbewertung (USV, Feldberichte)
• Versorgungs- und Verteilungsüberwachung, einschließlich Gesundheitswesen

Technische Daten

• Abmessungen: 320 x 230 x 60 mm
• Gewicht: 2,5 kg

Technische Spezifikationen

• 4 Spannungskanäle, bis 1000 VRMS
• 4 Stromkanäle, automatische Zangenerkennung
• Harmonische bis zur 63. Ordnung; Supraharmonische 2,1–14,9 kHz
• Aufzeichnungsintervalle: 200 ms bis 2 h
• Interner eMMC + microSD-Unterstützung (bis 32 GB)
• Konnektivität: USB Type-C, Ethernet 10/100/1000, Wi‑Fi 802.11ac/a/b/g/n, Bluetooth 4.2/BLE
• Integrierter Li‑Ion Akku; Versorgung 85–500 Vac
• Überspannungskategorie: CAT IV 600 V / CAT III 1000 V
