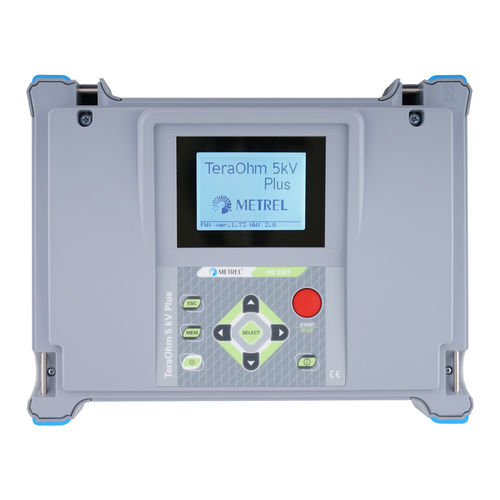

Hochspannungstester MI 3201 TeraOhm 5 kV Plus

IsolationIsolierwiderstandKapazität

Das neue Isolationsprüfgerät MI 3201 TeraOhm 5 kV Plus ist ein tragbares Messgerät zur Messung des Isolationswiderstands unter Verwendung hoher DC-Prüfspannungen bis 5 kV. MESSFUNKTIONEN • Isolationswiderstandsmessung • Isolationswiderstandsprüfung mithilfe der Stufenspannung • Hochspannungsprüfung • Diagnoseprüfung (PI, DD, DAR) • Aufzeichnen des R(t)-Diagramms • Kapazitätsmessung • Spannungsmessung • Frequenzmessung WICHTIGSTE FUNKTIONEN • Messbereich bis 10 TΩ • Großer Bereich für DC-Prüfspannungen: von 250 V bis 5000 V Schritten à 25 V • Hochspannung: Prüfung der Isolation mit einer programmierbaren Rampenprüfspannung von 250 V bis 5 kV und einem programmierbaren Schwellenstrom • Stufenspannung: Isolationswiderstandsmessung mittels fünf getrennten proportional eingestellten Prüfspannungen und einem programmierbaren Timer pro Stufe • Prüfableitklemme: Zur Beseitigung von potenziellen Oberflächenableitströmen • Fehlersuche: Voll programmierbare Stufenspannungs- und Hochspannungsprüffunktionen helfen bei der Isolierungsfehlersuche • Diagramm R(t): Der Echtzeitwiderstand wird in einem Zeitdiagramm fortlaufend dargestellt, um die Reaktion eines Isoliermaterials auf eine Prüfspannung abzubilden • Integrierter Timer: Programmierbarer Timer von 1 s bis 10 +0 min • Automatische Entladung des Prüflings nach der Prüfung • Schnelles Prüfen: 5 mA-Stromversor-gung für schnelles Laden der kapazitiven Last • Genaue Messungen: Wählbare Störgeräuschunterdrückungsfilter und geschirmte Prüfleitungen werden standardmäßig mitgeliefert, um eine hohe Messgenauigkeit sicherzustellen • Sicherheit: Überspannungsschutz CAT IV / 600 V
