Pneumatisches Bohraggregat GD40

elektromechanischelektrischGewindeschneid

Überblick
Für die Fertigung von Stahlkonstruktionen in AISC-konformen Umgebungen entwickelt, ist das Bohraggregat GD40 eine kompakte Bohreinheit zum Einbau auf dem Element 500 Portal. Das schlanke Profil und die Multi-Prozess-Fähigkeiten ermöglichen Bohren, Gewindeschneiden, Senken, Aufbohren, Schneiden (Plasma oder Autogen) und Markieren in einer Aufspannung, wodurch Plattenumschlag und Flächenbedarf reduziert werden.

Funktionen und Vorteile

• Reduziert oder eliminiert Nachbearbeitungen, indem mehrere Bearbeitungsprozesse in einer Aufspannung kombiniert werden.
• Suhner-Bohrspindel mit CAT 40 Aufnahme; maximaler Bohrdurchmesser 1-9/16" (40 mm) in Weichstahl je nach Variante.
• Gewindeschneiden, Aufbohren und Senken für vollständige Lochvorbereitung.

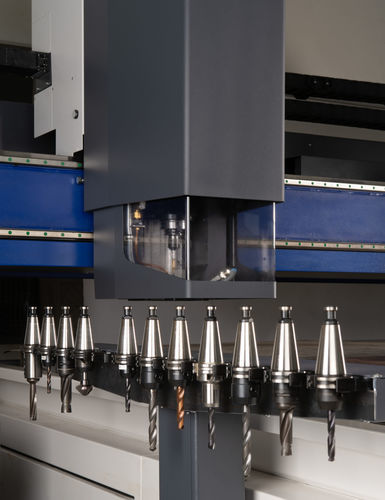

• Pneumatische Spannstange für schnelle, vollautomatische Werkzeugwechsel; optionaler stationärer Werkzeugwechsler-/Lagerbehälter (12 Werkzeuge) mit erweiterbarem Lager und flexiblen Montageoptionen.
• Servo-gesteuerte Werkstückhalteklemme erkennt die Werkstückoberfläche und übt eine Abwärtskraft zur Stabilisierung des Materials aus.
• Integrierte Luftblasung zur Spänefreisetzung im Bearbeitungsbereich.
• Dedizierter Y-Achsen-Motor für absolute Positionierung des Bohrwagens und automatisches Parken außerhalb des Schneidbereichs im Leerlauf.
• Y-Achsen-Wagenklemmung sichert den Bohrwagen während der Bohrvorgänge.
• Automatische Werkzeugvermessung spart Rüstzeit und erhöht die Tiefenpräzision durch Eliminierung manueller Messfehler.
• MQL-Schmiersystem liefert Schmierung durch das Bohrwerkzeug und/oder über eine externe Düse.

Prozesssteuerung
Die 64-Bit Global Connect Steuerung unter Windows 11 bietet eine 18,5" Touchscreen-Bedienung und eine intuitive Einrichtung für Bohrwerkzeuge. Die integrierte OmniWin CAD/CAM-Funktionalität vereinfacht Programmierung, Planung und Bedienerschulung.

Eingesetzt auf
Element 500

Technische Daten

• Modell: GD40 Bohreinheit
• Spindel: Suhner-Bohrspindel mit CAT 40 Aufnahme
• Maximaler Bohrdurchmesser: 1-9/16" (40 mm) in Weichstahl (variantenabhängig)
• Prozesse: Bohren, Gewindeschneiden, Aufbohren, Senken, Schneiden (Plasma oder Autogen), Markieren
• Werkzeugwechsel: Pneumatische Spannstange; optionaler stationärer Werkzeugwechsler/Lagerbehälter (12 Werkzeuge); erweiterbares Lager
• Spannung: Servo-gesteuerte Werkstückhalteklemme; Y-Achsen-Wagenklemmung
• Positionierung: Dedizierter Y-Achsen-Motor mit absoluter Positionierung und automatischem Parken
• Späneabsaugung: Integrierte Luftblasung
• Werkzeugvermessung: Automatische Werkzeugvermessung
• Schmierung: MQL-Schmiersystem
• Steuerung: 64-Bit Global Connect Steuerung unter Windows 11; 18,5" Touchscreen; OmniWin CAD/CAM-Integration
• Integration: Konzipiert für Montage auf dem Element 500 Portal
