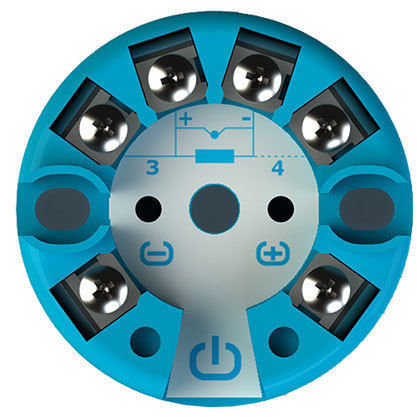

Universeller Signalwandler CV/O

analogTransmitterfür Thermoelement

Produktübersicht
Entwickelt für die Montage in Anschlussköpfen von Temperaturfühlern zur Umwandlung von Sensorsignalen in einen standardisierten 4-20 mA Schleifenausgang.

Merkmale

• Eingang: je nach Modell — RTD (Widerstandsthermometer), Thermoelement (TC) oder Universaleingang.
• Mindestspanne bei Widerstandsthermometern: 20 Ω.
• Mindestspanne bei Thermoelementen: 10 mV.
• Null- und Span-Einstellung: Mehrgang-Potentiometer für die Feldkalibrierung.
• Ausgang: 4–20 mA, 2-Leiter, schleifenversorgt; Signalumkehr per Software einstellbar.
• Stromversorgung: 24 V DC (Schleifenversorgung).

Technische Daten

• Montageort: Anschlussköpfe von Temperaturfühlern.
• Verfügbare Eingänge: RTD, Thermoelement oder Universaleingang je nach Modellvariante.
• Mindest-Eingangsspannen: RTD ≥ 20 Ω; TC ≥ 10 mV.
• Kalibrierung: Null und Span über Mehrgang-Potentiometer einstellbar.
• Ausgangssignal: 4–20 mA, 2-Leiter-Konfiguration; Signalumkehr per Software möglich.
• Stromversorgung: 24 V DC, schleifenversorgt.
• Modellfamilie: Mod. CV/O.
