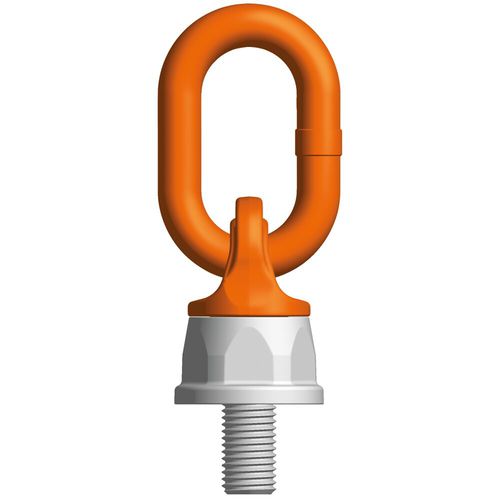

Ringschraube / 360° Drehung PLDW

EinschraubEdelstahldrehbarer Ösenhaken

Kugelgelagerter, um 360° unter Last drehbarer Hebepunkt. Hochfeste Hebeöse 180° beweglich. Die Spezialschrauben sind 100% rissgeprüft sowie gegen Korrosion geschützt. Die Tabelle mit den Tragfähigkeiten in Abhängigkeit von der Hebemethode als Hebezeug, Anzahl der Schenkel und Neigungswinkel ist Bestandteil der Bedienungsanleitung und wird zusammen mit jeder Hebestelle verpackt. Zulässige Verwendung Tragfähigkeit gemäß Prüfzeugnis bzw. Tabelle der WLL in den genannten Zugrichtungen (siehe Bild 1). Nicht zulässige Verwendung Achten Sie bei der Auswahl der Baugruppe darauf, dass keine unzulässige Belastung entstehen kann, z.B. wenn: Die Zugrichtung versperrt ist Die Zugrichtung nicht im vorgesehenen Bereich liegt (siehe Bild 2) Ladering an Kanten oder Last anliegt Zur Berechnung der erforderlichen Fadenlänge (L): L = H + S + K + X H = Höhe des Materials S = Dicke der Unterlegscheibe K = Höhe der Mutter (abhängig von der Gewindegröße der Schraube) X = Überlänge der Schraube (zweifache Steigung der Schraube) L max. = n max. Werkstoff: Legierter Stahl Kennzeichnung: Nach Norm, CE-Kennzeichnung, WLL, Gewindegröße und eine individuelle Seriennummer. Norm: EN 1677-1 außer Güteklasse/WLL Hinweis: Auch in Sonderlänge (SL) und Maximallänge (MAXL) erhältlich. Sicherheitsfaktor: 4:1
