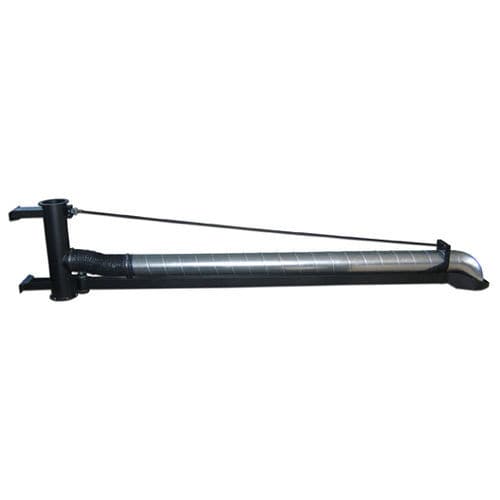

Wandschwenkkran Extension boom 200

mit Gelenkmit KnickarmSchweiß

Produktübersicht Die schwenkbaren Verlängerungsausleger von Oskar dienen dazu, die Reichweite von freitragenden Armen oder anderen Abluftprodukten wie Schlauchaufrollern und flexiblen Schlauchabzweigungen zu vergrößern. Der Auslegerarm hilft dabei, Bereiche zu erreichen, die weit von einer Wand oder einem Befestigungspunkt entfernt sind. Er kann auch zur Abstützung von Gegenständen wie Zuführvorrichtungen oder darunter aufgehängten Schläuchen oder Kabeln verwendet werden. Der obere und untere Auslass der Wandhalterung des Auslegerarms sind für den Anschluss eines Ventilators oder eines Luftkanals vorbereitet. Die Verlängerungsausleger bestehen aus dickwandigem Vierkantstahlrohr, das mit einem hochbelastbaren Scharnier verschweißt ist. Standardmäßig werden alle Einheiten mit einer Einlasshalterung zur Montage von Oskar-Absaugarmen geliefert. Verlängerungsausleger mit Doppelgelenk sind durch ein mittiges Scharnier geteilt, wodurch der Benutzer unter den Verlängerungsausleger zurückgreifen oder einfach um die Ecke greifen kann. Da sich im Inneren des Auslegerkanals keine Mechanismen befinden, werden ein minimaler Druckabfall sowie ein niedriger Geräuschpegel gewährleistet. Alle Verstellmechanismen sind an der Außenseite des Auslegers angeordnet. Oskar-Ausleger sind hochbelastbare Produkte von bemerkenswerter Zuverlässigkeit und langer Lebensdauer. Typische Anwendungsbereiche

• Schweißen
• Schleifen
• Polieren
• Verpacken
• Schneiden
• Abgase aus der Automobilindustrie
• Ölnebel und Rauch
• Standard-Temperaturbeständigkeit bis zu 80 °C
• empfohlener Luftdurchsatzbereich 1400÷2100 m^³/h

Standardausführung

• verzinktes Spiralrohr am Tragbalken
• hochbelastbare Tragbalken aus geschlossenem Stahlprofil mit metallener Gegenstützstange und Einlassbuchse für Absaugarme der Serie 160
• alle Halterungen und Einstellmöglichkeiten an der Außenseite
• geschweißte Auslegerhalterung aus Stahl mit oberen oder unteren Auslässen
• starre Lager mit Reibscheiben
• schwarze PVC-Schläuche (Temperaturbeständigkeit bis 80 °C)

Verfügbare Konfigurationen / Details

• Verlängerungsausleger mit einem Drehpunkt – Reichweitenvarianten: 1 m (3 ft), 2 m (6 ft), 3 m (10 ft), 4 m (14 ft), 5 m (17 ft), 6 m (20 ft)
• Ausleger mit doppeltem Drehpunkt – Reichweitenvarianten: 1 m (3 ft), 2 m (6 ft), 3 m (10 ft), 4 m (14 ft), 5 m (17 ft), 6 m (20 ft)

Technische Daten / Spezifikationen

• Modellreihe: Ausleger 200
• Konstruktionsmaterial: dickwandiges Vierkantstahlrohr; geschweißte Stahl-Montagehalterung
• Montage: Wandhalterung mit oberem und unterem Auslass für den Anschluss eines Ventilators oder eines Abluftkanals
• Einlass: Einlasshalterung zur Montage von Oskar-Absaugarmen; Ansaugstutzen für Absaugarme der Serie 160
• Schwenkausführungen: Einfachschwenk und Doppelschwenk (Mittelgelenk bei Doppelschwenkausführung)
• Reichweitenoptionen: je nach Variante von 1 m bis 6 m
• Temperaturbeständigkeit (Standard): bis zu 80 °C (Schläuche und Komponenten, sofern angegeben)
• Empfohlener Luftdurchsatzbereich: 1400–2100 m³/h
• Konstruktionsmerkmale: keine inneren Mechanismen im Auslegerkanal (geringer Druckverlust, geräuscharm); alle Einstellmöglichkeiten von außen zugänglich; starre Lager mit Reibscheiben zur Positionierung
• Zubehör / Verwendung: zur Aufnahme von Zuführungen, unterhängenden Schläuchen oder Kabeln geeignet; kompatibel mit selbsttragenden Armen, Schlauchaufrollern und flexiblen Schlauchabzweigungen
