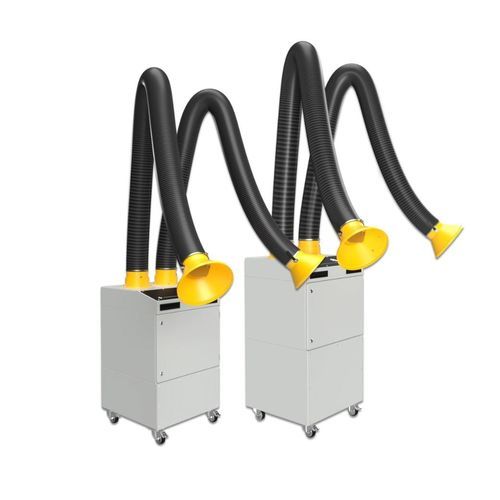

Mobile Rauchabsauganlage BXWM5

SchweißPatronenmit mehreren Absaugärmen

Produktübersicht
Boxair Welding Mobile ist eine mobile Filtrationseinheit zur Entfernung von Staub und Dämpfen, die hauptsächlich bei Schweißarbeiten entstehen. Das Gerät ermöglicht die Erfassung der Luftverschmutzung an der Entstehungsstelle durch den Einsatz von Econ- oder Oskar-160-Absaugarmen. Der BXWM5-Filtersatz besteht aus einem Metall-Vorfilter und einer austauschbaren kompakten Hauptkartusche. Die überarbeitete Boxair BXWM-Baureihe verfügt über ein eloxiertes Aluminium-Bedienfeld, ein Manometer zur Überwachung der Filterverschmutzung und eine IP66-Taste für einen zuverlässigen Betrieb.

Modelle nach Bedarf

• EC-Motor-Option: energieeffizient, präzise Drehzahlregelung und geringer Geräuschpegel
• Induktionsmotor-Option: robuste Lösung mit hoher Leistung und zuverlässigem Betrieb

Anwendung

• Gelegentliche Schweißarbeiten, bei denen kein kontinuierlicher Absaugbetrieb erforderlich ist
• Aufnahme kleiner bis mittlerer Mengen trockener Luftschadstoffe (ausgenommen korrosive oder chemisch aggressive Stoffe)

Konstruktion

• Eloxiertes Aluminium-Bedienfeld mit Manometer, IP66-Taste und Industrie-Schaltern
• Metall-Vorfilter und hocheffiziente austauschbare kompakte Hauptkartusche
• Zweistufige Filtration
• Einfacher Zugang zu Filterpatronen und Verschmutzungsanzeige
• Geschweißtes Stahlgehäuse pulverbeschichtet, Türen mit abgerundeten Ecken
• Kompatibel mit selbsttragenden Econ 160- oder Oskar 160-Absaugarmen

Empfohlene stehende ECON-Arme Serie 160

• 2 x E1620P – 101534
• 2 x E1630P – 101536

Boxair BXWM5 Parameter
Funktion | Performance Classic Drive | Performance Smart Drive | Comfort Smart Drive
Lufteinheit | Aluminiumlaufrad mit Induktionsmotor | Aluminiumlaufrad mit EC-Motor | Verbundlaufrad mit EC-Motor
Max. Luftstrom | 1400 m³/h | 1400 m³/h | 1300 m³/h
Stromversorgung | 3~400V | 1~220-277V | 1~200-277V
Leistung | 1,1 kW | 1,1 kW | 0,78 kW
Geräuschpegel | 74 dB(A) | 74 dB(A) | 70 dB(A)
Drawing No | 105085-00 | 105085-00 | 105705-00

Technische Daten

• Produkttyp: mobile Kassetten-Filtrationseinheit für Schweißrauch, Rauch und trockenen Staub
• Filtration: Metall-Vorfilter + austauschbare kompakte Hauptkartusche (zwei Filterstufen)
• Kompatible Absaugarme: Econ 160-Serie oder Oskar 160-Serie selbsttragende Arme
• Steuerung und Überwachung: eloxiertes Aluminium-Bedienfeld mit Manometer, IP66-Taste und Industrie-Schaltern
• Gehäuse: geschweißter Stahl, pulverbeschichtet, Türen mit abgerundeten Ecken
• Zugang: einfacher Zugang zu Filterkartuschen; Verschmutzungsanzeige
• Antriebsoptionen: EC-Motor oder Induktionsmotor
• Luftstrom (max): bis zu 1400 m³/h (je nach Antrieb)
• Spannungsvarianten: 3~400V | 50Hz (classic); 1~220-277V | 50Hz (smart); 1~200-277V | 50Hz (comfort)
• Leistungsaufnahme: 1,1 kW (Performance Classic/Smart) oder 0,78 kW (Comfort Smart)
• Schallpegel: 74 dB(A) (Performance) oder 70 dB(A) (Comfort)
• Relevante Zeichnungsnummern: 105085-00, 105705-00
• Empfohlene Arm-Konfigurationen: 2 x E1620P (101534), 2 x E1630P (101536)
