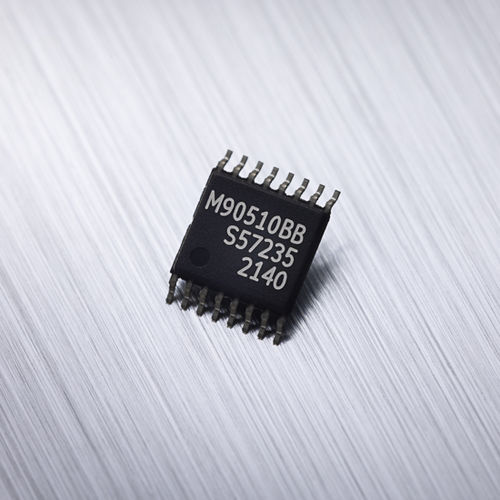

Drehpositionssensor MLX90510

kontaktlosMagnetinduktiv

Der MLX90510 ist ein induktiver Hochgeschwindigkeits-Resolver-IC, der zur absoluten Erfassung von Drehbewegungen und Positionen in sicherheitskritischen Automobilanwendungen eingesetzt wird. Er bietet analoge (sin/cos) Ausgänge. Wichtigste Merkmale Hohe Genauigkeit: Maximal ±0,36° el bis zu 240000 e-rpm (elektrische U/min) Unempfindlich gegen magnetische Streufelder (ISO 11452-8) ISO 26262 ASIL C SEooC (Sicherheitselement außerhalb des Kontexts) Beschreibung des Produkts Der MLX90510 ist ein induktiver Hochgeschwindigkeits-Resolver-IC, der zur absoluten Erfassung von Drehbewegungen und Positionen in sicherheitskritischen Automobilanwendungen eingesetzt wird. Seine Hauptspezifikationen kommen E-Machine-Anwendungen direkt zugute und minimieren den Steuergeräteaufwand, der erforderlich ist, um eine erstklassige Genauigkeit unter extremen mechanischen und elektrischen Bedingungen zu erzielen. Der MLX90510 steuert einen induktiven Messwertgeber, verarbeitet das erfasste analoge Sensorsignal und liefert differentielle Sinus- und Cosinus-Ausgänge. Der Betrieb des induktiven Sensors basiert auf der induktiven Kopplung zwischen einer Sendespule, dem Ziel und drei Empfängerspulen. Induktiver Hochgeschwindigkeitsresolver mit Analogausgang Mit seiner innovativen Architektur bietet der MLX90510 mehrere Vorteile: Die Systemausbreitungsverzögerung ist auf 0 ns getrimmt, mit einer maximalen Restabweichung von +/-120 ns über den gesamten Betriebstemperaturbereich. Die Kompensation des Eingangsoffsets und die Anpassung der Ausgangswinkelposition an den Nullpunkt werden innerhalb des ICs durchgeführt, was den Aufwand für das Steuergerät verringert. Das 3-Phasen-basierte Spulendesign vereinfacht die Linearitätsoptimierung. Die Entkopplung zwischen Eingang und Ausgang ermöglicht eine beispiellose EMV-Leistung. Sie gewährleistet außerdem stabile Ausgangsamplituden unabhängig von der luftspaltbezogenen Eingangssignalstärke.
