GRP-Handlauf

Produktinformationen

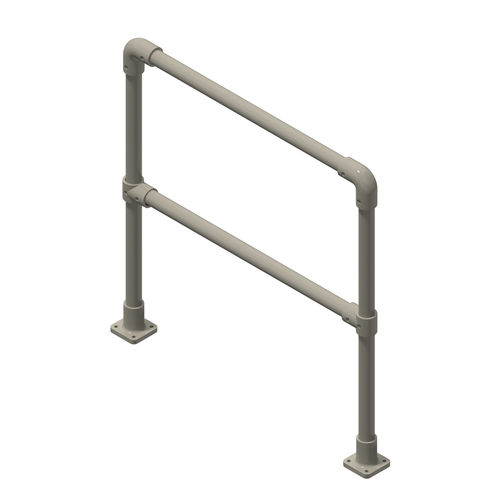

Das GFK-Rundrohrgeländer wird aus GFK-Rundrohren Ø 50 mm gefertigt. Spezielle GFK-Fittings verbinden die Rohre und Eckbereiche; die Rohre werden in die Fittings verklebt und mit speziellen Nieten gesichert.
Das System ist als Steckgeländer in modularen Segmenten konzipiert und ermöglicht eine schnelle Montage vor Ort.
Optional kann das Geländer mit GFK-Pfostenschuhen oder metallischen Sockeln an der Unterkonstruktion befestigt werden.

Technische Daten - Pfosten, Handlauf und Knieschutz (Rundrohr)
Dimension (ØA X D) — Bezeichnung nach EN 13706 — ~ Gewicht/m
50 x 4 mm — R50/4 EN 3706-OGV-IFU E23 — 1,12 kg

Technische Daten - Fußleiste
Dimension — Bezeichnung nach EN 13706 — ~ Gewicht/m
150 x 12 x 3 mm — Fl 150/3 EN13706-ZGV-IFU E17 — 0,99 kg

Detailansichten

• Pfostenschuh GFK
• Steckgeländer-Segment
• Fittings / Verbindungen

Merkmale / Technische Spezifikationen

• Hauptrohr: GFK-Rundrohr, Ø 50 mm, Wandstärke 4 mm (50 x 4 mm)
• Bezeichnung / Norm: R50/4 EN 3706-OGV-IFU E23
• Gewicht Rohr ca.: 1,12 kg/m
• Fußleiste: 150 x 12 x 3 mm (Fl 150/3 EN13706-ZGV-IFU E17)
• Gewicht Fußleiste ca.: 0,99 kg/m
• Verbindungen: spezielle GFK-Fittings, Rohre verklebt und genietete Verbindung
• Design: Steckgeländer-System in modularen Segmenten
• Befestigungsoptionen: Befestigung an Unterkonstruktion mittels GFK-Pfostenschuhen oder metallischen Sockeln
