GRP-Gitterrost

mit Quadratmaschenrutschfestfür Industrieboden

Produktinformationen

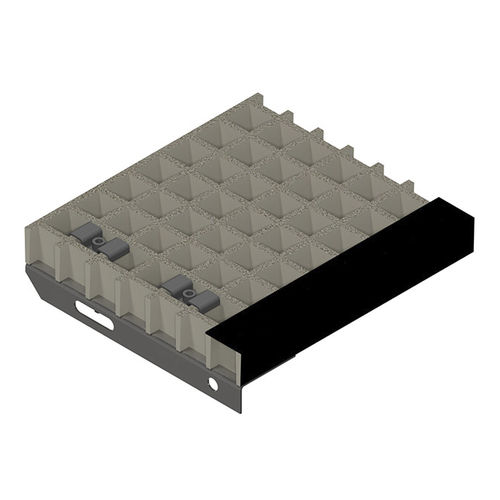

Gegossene GFK-Stufen werden mit einer geschlossenen, korundbesandeten Sicherheitsantrittskante geliefert (schwarz Standard, gelb optional). Die Stufen sind für Treppen und Plattformen ausgelegt und lassen sich nach Spannweite, Belastung und zulässiger Durchbiegung anpassen.

Technische Daten (Oberfläche K)
Bauhöhe H [mm] | Stabstärke unten (Su)/oben (So) [mm] | Maschenteilung (MT) [mm] | Lichte Maschenweite [mm] | Antrittskante | Gewicht [kg/pc] | Lagermaß [mm]/Oberfläche
38 | 5/7 | 38,1 x 38,1 | ~31 x 31 | einfach, unverstärkt | 5,5 | 997 x 274 (K)
38 | 5/7 | 38,1 x 38,1 | ~31 x 31 | einfach, unverstärkt | 18,2 | 3321 x 274 (K)
38 | 5/7 | 38,1 x 38,1 | ~31 x 31 | verstärkt | 25,0 | 3321 x 282 (K)

Technische Daten (Oberfläche KB - korundbesandet, Lagerware)
Bauhöhe H [mm] | Stabstärke unten (Su)/oben (So) [mm] | Maschenteilung (MT) [mm] | Lichte Maschenweite [mm] | Antrittskante | Gewicht [kg/pc] | Lagermaß [mm]/Oberfläche
38 | 5/7 | 38,1 x 38,1 | ~31 x 31 | einfach, unverstärkt | 5,6 | 997 x 274 (KB)
38 | 5/7 | 38,1 x 38,1 | ~31 x 31 | einfach, unverstärkt | 18,5 | 3321 x 274 (KB)
38 | 5/7 | 38,1 x 38,1 | ~31 x 31 | verstärkt | 25,5 | 3321 x 282 (KB)

Antrittskanten / Seitenlaschen
Antrittskanten: einfach; verstärkt mit GFK-Winkel. Seitenlaschen: anschraubbare GFK-Seitenlaschen oder Edelstahlausführungen (Werkstoffe 1.4301 / 1.4571) auf Anfrage.

Längen [mm] | Lochabstand [mm]
237 | 120
274 | 150
312 | 180

Anwendungen / Referenzen

• Typische Anwendung: Stufen für Industrie­treppen, Wartungszugänge und Laufstege.
• Referenzen: Konverterplattform Rostock; Klärwerk Ülzen.

Charakteristiken / Technische Spezifikationen

• Material: gegossener GFK (glasfaserverstärkter Kunststoff).
• Geschlossene, korundbesandete Antrittskante (schwarz Standard, gelb optional) für bessere Sichtbarkeit und Rutschhemmung.
• Oberflächen: verschiedene rutschhemmende Ausführungen; Lageroberfläche = korundbesandet (KB).
• Konstruktionsvarianten: auflaminierte GFK-Platten, massive Maschenausbildungen, auflaminierte GFK-Winkelprofile je nach Spannweite und Belastung.
• Seitenlaschen: GFK oder Edelstahl (1.4301 / 1.4571), Befestigung durch Verschraubung.
• Typische Geometrie: H = 38 mm; Stabstärke Su/So = 5/7 mm; Maschenteilung = 38,1 x 38,1 mm; lichte Maschenweite ≈ 31 x 31 mm.
• Gewichte und Lagermaße: siehe technische Tabellen oben.
• Bitte produktspezifische Angaben zur Rutschhemmung beachten.
