Gedeckter Gitterrost

Blechfür hohe Belastungenfür Fahrzeuge

Produktbeschreibung

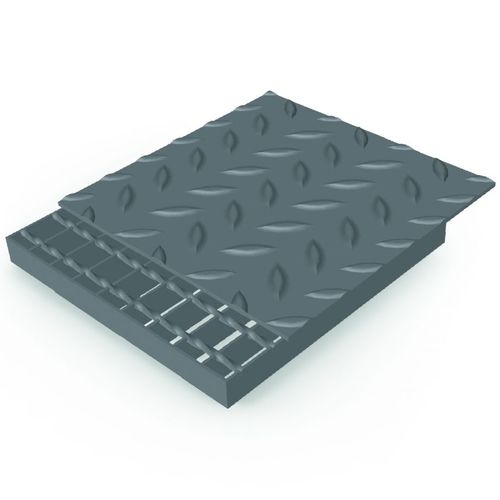

Der MEISER Top Plate ist ein Plattengitter, das eine geschlossene Tränenblech-Oberfläche mit der tragenden Struktur eines Gitterrostes vereint. Die geschlossene Tränenblechschicht bildet eine durchlässigkeitsfreie, befahrbare Nutzschicht, während der Gitterrost die erforderliche Strukturstabilität gewährleistet.

Technische Daten
Bevorzugte Maschenteilungen für MEISER Top Plate
TRAGSTAB | FÜLLSTAB
34,30 | 38,1 | 50,8 | 76,2 | 101,6
33,30 | 33,3 |   | 66,6 | 99,9
44,40 | 33,3 |   | 66,6 | 99,9
66,60 | 33,3 |   | 66,6 | 99,9

Bevorzugte Tränenblechabmessungen
3/5 | 4/6 | 5/7 | 6/8

Prüfungen und Befestigungen

• Auf Anfrage sind maßgeschneiderte Prüfungen (z. B. Abdruckversuche) in Zusammenarbeit mit internen Tragwerksingenieuren möglich; zugehörige Dokumentationen können erstellt werden.
• Für verschiedene Einsatzbereiche sind passende Befestigungssysteme lieferbar.
• Zubehör: Setztechnik Top Plate — bestehend aus Setzbolzen und Senkschraube mit verpresster Langmutter.

Kernangaben

• Produkt: MEISER Top Plate (Plattengitter mit kombinierter Tränenblech-Oberfläche).
• Oberfläche: geschlossene Tränenblech-Schicht kombiniert mit Gitterrost für Undurchlässigkeit und Lastverteilung.
• Anwendung: befahrbare, hoch belastbare Flächen mit undurchlässiger Deckschicht.
• Belastbarkeit: individuell anpassbar und optimierbar an Projekterfordernisse.
• Bevorzugte Maschen- und Plattenabmessungen siehe oben; weitere Kombinationen auf Anfrage.
