Gitterrost / galvanisiertem Stahl Formstep O5

AluminiumEdelstahlBlech

Produktinformationen

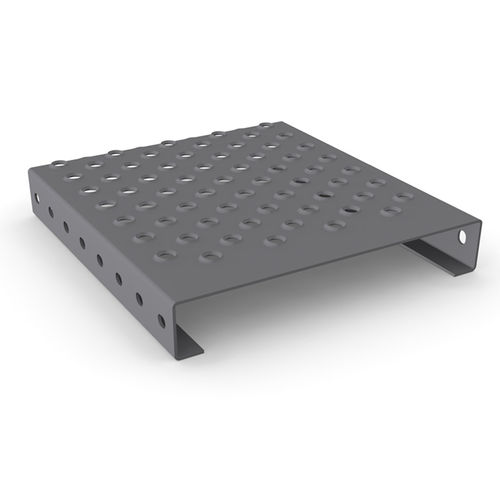

Der Formstep O5 ist eine rutschhemmende Lochplatte für industrielle Innenanwendungen. Große Prägungen zeigen nach oben, kleinere Löcher nach unten, was die Rutschhemmung und Griffigkeit erhöht.

Technische Daten
Abmessungen
Material | Blechdicke | Rutschklasse
Stahl roh / feuerverzinkt [DD11] | 2,0 / 2,5 / 3,0 mm | R12
Stahl sendzimirverzinkt [DX51] | 2,0 / 2,5 / 3,0 mm | R12
Aluminium [AIMg3] | 2,5 / 3,0 mm | R12
Edelstahl [1.4301] | 2,0 mm | R12
Vorzugsbreiten | 120 / 180 / 240 / 300 / 360 mm | variabel
Vorzugshöhen | 40 / 50 / 75 / 100 mm | andere Höhen auf Anfrage
Längen | max. 6.000 mm
Längenteiler | 40 mm
Sondergrößen oder Sondermaterialien auf Anfrage. Alle Angaben in mm.

Zubehör / Befestigungen

• BPR Flansch — Klemmverbindung mit Käfigmutter und Senkkopfschraube M8.
• BPR Schnellbefestigung — Klemmverbindung mit Senkkopfschraube M8.
• BPR Universalklemme — Gussklemme für die Montage von unten, in verschiedenen Ausführungen erhältlich.
• BPR Unterstützungsclip — Unterstützende Klemmverbindung, vormontiert, mit Senkkopfschraube M8.

Referenzen
Brücke, Albstadt (Referenzprojekt).

Charakteristiken / Technische Spezifikationen

• Produkt: Formstep O5
• Typ: Industrielle Lochplatte mit nach oben geprägten Löchern zur Verbesserung der Rutschhemmung
• Rutschklasse: R12
• Verfügbare Werkstoffe: DD11, DX51, AIMg3, 1.4301
• Blechdicken (mm): 2,0 / 2,5 / 3,0 (je nach Material)
• Vorzugsbreiten (mm): 120 / 180 / 240 / 300 / 360
• Vorzugshöhen (mm): 40 / 50 / 75 / 100 (andere Höhen auf Anfrage)
• Maximale Länge: 6000 mm
• Längenteiler: 40 mm
• Sonderausführungen und Materialien auf Anfrage
