Gitterrost / galvanisiertem Stahl Drainstep RH 3

BlechStahlBlech

Produktinformationen

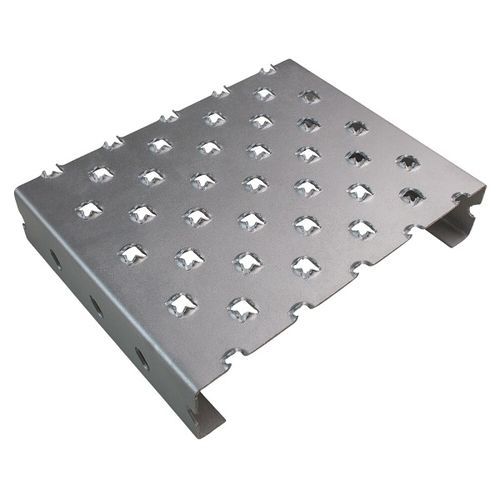

Der MEISER Blechprofilrost Drainstep RH3 wurde 2013 weiterentwickelt. In Anlehnung an EN ISO 14122-2 konzipiert, bietet er erhöhten Durchfallschutz (Kugel ≥ 20 mm) bei gleichzeitig großem offenem Querschnitt. Die steil gestellten Stege und die neue Maschenabmessung sorgen für sehr gute Entwässerung und hohe Quersteifigkeit.

Technische Daten
Abmessungen
Material | Blechdicke | Bewertung RH
Stahl roh / feuerverzinkt [DD11] | 2,0 / 2,5 | R11
Stahl sendzimirverzinkt [DX51] | 2,0 / 2,5 | R11
Vorzugsbreiten: 200 / 300 / 312 / 324 / 333 mm
Vorzugshöhen: 40 - 150 mm (andere Höhen auf Anfrage)
Längen: bis max. 8.000 mm
Längenteiler: 42,5 mm
Sondergrößen oder Sondermaterialien auf Anfrage. Alle Maße in mm.

Zubehör / Befestigungen

• BPR Rondelle T03: Gussoberteil für alle Stepbloc- und Drainstep-Formen mit Senkloch für Senkkopfschrauben (DIN 7991).
• BPR-Setztechnik Drainstep RH3 & Stepbloc F: Satz aus Setzbolzen, Rondelle T03 und Senkkopfschraube mit verpresster Langmutter.
• BPR Universalklemme: Gussklemme für Montage von unten; in verschiedenen Ausführungen erhältlich.

Referenzen / Einsatzbeispiele

• Audi, Ingolstadt
• Mizal Parksystem
• Audi, Neckarsulm

Technische Spezifikationen

• Produktname: Drainstep RH3
• Weiterentwicklung: 2013
• Normengrundlage: EN ISO 14122-2
• Durchfallschutz: Kugel ≥ 20 mm
• Offener Querschnitt: ≈ 70 %
• Max. Öffnungsweite: ≤ 20 mm
• Entwässerung: sehr gut
• Quersteifigkeit: hervorragend durch steil gestellte Stege und neue Maschenabmessung
• Materialien: Stahl roh / feuerverzinkt (DD11) oder Stahl sendzimirverzinkt (DX51)
• Blechdicken: 2,0 / 2,5 mm
• Oberfläche / Bewertung: R11
• Vorzugsbreiten (mm): 200, 300, 312, 324, 333
• Vorzugshöhen (mm): 40–150 (andere Höhen auf Anfrage)
• Maximale Länge: bis 8.000 mm
• Längenteiler: 42,5 mm
• Technische Zeichnungen verfügbar
• Sondergrößen und Sondermaterialien auf Anfrage
