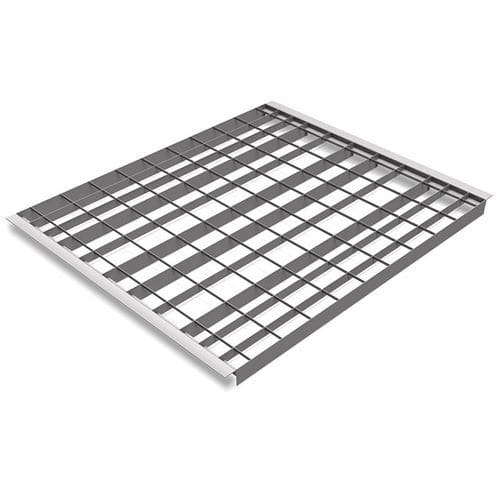

Belagelement für Regal / Drahtgewebe

Produktübersicht
Modulares Regalrost zur Optimierung der Tragstabpositionen entsprechend der Lastanforderung. Durch höhere, robustere Tragstäbe an belasteten Stellen und niedrigere Tragstäbe an weniger beanspruchten Stellen entsteht ein leichtes, anwendungsorientiertes Rostmodul. Ausgelegt für Europaletten und Halbpaletten, längs- oder quergelegt, bei unterschiedlich gleichmäßig verteilten Lasten.

Vorteile des MEISER Modul

• Z-Profil zum Einlegen des Rosts (Überdeckungs-Einbauhöhe max. 2 mm)
• Einfache Auswahl der Lastkategorie (siehe technische Daten)
• Standardabmessungen für Regallängen: 1800 mm (2 Teile), 2700 mm (3 Teile), 3600 mm (4 Teile)
• Schnelle Lieferung für Standardprodukte (kleine Mengen auf Abruf innerhalb 48 h)
• Offene Querschnittsfläche > 90% — geeignet für Sprinklertsysteme
• Geringe Durchbiegung unter Last (< L/200) — gemäß DIN EN 15635
• Geringes Gewicht und kosteneffizientes Design
• Einfaches Ermitteln der maximalen Regalbelastung

Technische Daten
MEISER produziert drei verschiedene Rosttypen, jeweils in sechs Lastkategorien. Die horizontale Seite des Z-förmigen Profils beträgt bei allen Typen 40 mm. Typische Rostbreite: 890 mm. Verfügbare Lastvarianten (Last | Fachhöhe / Einbauhöhe | Rostbreite | Rosthöhe | Materialstärke | Maschen BB / CB):

• 1250 kg | 900 (895) mm | 890 mm | 60 mm | 1,7 mm | 66(99) / 66
• 1250 kg | 950 (945) mm | 890 mm | 60 mm | 1,7 mm | 66(99) / 66
• 1250 kg | 1000 (995) mm | 890 mm | 60 mm | 1,7 mm | 66(99) / 66
• 1000 kg | 900 (895) mm | 890 mm | 60 mm | 1,5 mm | 66(99) / 66
• 1000 kg | 950 (945) mm | 890 mm | 60 mm | 1,5 mm | 66(99) / 66
• 1000 kg | 1000 (995) mm | 890 mm | 60 mm | 1,5 mm | 66(99) / 66
• 800 kg | 900 (895) mm | 890 mm | 55 mm | 1,5 mm | 66(99) / 99
• 800 kg | 950 (945) mm | 890 mm | 55 mm | 1,5 mm | 66(99) / 99
• 800 kg | 1000 (995) mm | 890 mm | 55 mm | 1,5 mm | 66(99) / 99
• 500 kg | 900 (895) mm | 890 mm | 50 mm | 1,5 mm | 66(99) / 99
• 500 kg | 950 (945) mm | 890 mm | 50 mm | 1,5 mm | 66(99) / 99
• 500 kg | 1000 (995) mm | 890 mm | 50 mm | 1,5 mm | 66(99) / 99

Anwendungsbeispiel
Beispiel: 3 MEISER Modul Roste, 995 x 890 mm, feuerverzinkt, jeweils mit einer maximalen Traglast von 1.000 kg. Modulaufbau ermöglicht die Lagerung von Europaletten und Halbpaletten in den dargestellten Anordnungen.

Technische Spezifikationen

• Marke: MEISER
• Produkttyp: Regalrostmodul für Palettenlagerung (Europaletten und Halbpaletten)
• Horizontale Seite des Z-Profils: 40 mm
• Überdeckungs-Einbauhöhe: max. 2 mm
• Offene Querschnittsfläche > 90% — geeignet für Sprinklertsysteme
• Durchbiegung unter Last < L/200 (DIN EN 15635)
• Drei Rosttypen, jeweils in sechs Lastkategorien
• Typische Modulbreiten/Anordnungen: 1800 mm (2 Teile), 2700 mm (3 Teile), 3600 mm (4 Teile)
• Lastkategorien: 1250 / 1000 / 800 / 500 kg pro Rost
• Rostbreite: 890 mm
• Rosthöhen: 60 mm, 55 mm, 50 mm je nach Lastkategorie
• Materialstärke: 1,7 mm (höchste Lastgruppe), 1,5 mm (andere Gruppen)
• Maschenoptionen: BB 66(99) mm und CB 66 mm oder CB 99 mm je nach Typ
