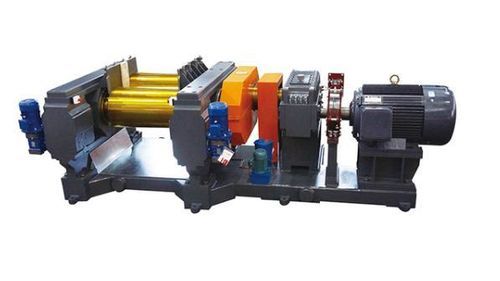

Rollen-Raffiniermaschine

Übersicht
Diese Raffiniermaschine ist für die Gummiverarbeitung und die Herstellung von Regeneratgummi ausgelegt. Sie kombiniert zentrifugal-kompositgegossene Walzen mit einem fortschrittlichen peripheren Bohrkühlungssystem zur Steuerung der Walzenoberflächentemperatur und zur Sicherstellung konstanter Mischqualität.

Technische Vorteile

• Walzenherstellung durch Zentrifugal-Kompositguss, mit verbesserter Verschleißfestigkeit und höherer Festigkeit gegenüber herkömmlichen statisch gegossenen Walzen; Lebensdauer >3× konventioneller Walzen. Patent: 200920010357.2
• Periphere Bohrung mit Wasserumlaufkühlung führt die beim Gummimischen entstehende Wärme schnell ab, senkt die Walzenoberflächentemperatur und verbessert die Qualität des Regeneratgummis.
• Dank der peripheren Bohrkühlung erreicht die Anlage hohe Lineargeschwindigkeiten (bis zu 75 m/min am Hinterwalze), niedrigen Energieverbrauch pro Produktionseinheit und hohe Produktivität.
• Modulare Bauweise erleichtert Wartung und Reparatur.
• Produkt anerkannt durch Branchenbewertungen und Auszeichnungen (Dalian-Produktmarke 2011; wissenschaftlich-technische Bewertungsfeststellung durch China Federation of Logistics and Purchasing auf international fortgeschrittenem Niveau; dritter Preis für Wissenschafts- und Technologiefortschritt 2012; Golden Bridge Award des Ministeriums für Wissenschaft und Technologie 2014).

Leistungsparameter

• Walzenherstellung: Zentrifugal-Kompositguss
• Walzenoberflächenmaterial: hochlegierte Nickel-Chrom-Molybdän-Legierung
• Kühlverfahren: periphere Bohrwasser-Umlaufkühlung
• Arbeitsdurchmesser Vorderwalze: 480 mm
• Arbeitsdurchmesser Rückwalze: 610 mm
• Arbeitswalzenlänge: 870 mm
• Lineargeschwindigkeit Rückwalze: 75,1 m/min
• Lineargeschwindigkeitsverhältnis vorne/hinten: 1 : 1,27–1,815
• Einstellbereich Walzenabstand: 0–15 mm
• Hauptmotorleistung: 75 kW
• Hauptmotordrehzahl: 980 rpm
• Getriebetyp: Quadratgehäuse, gehärtete Zahnoberfläche ZSY355
• Lager (Doppelstruktur): Kegelrollenlager oder sphärische Rollenlager (sphärisches Rollenlager angegeben)
• Arbeitsstrom approx.: ≈100 A
• Erfindungspatentnummer: 200920010357.2
