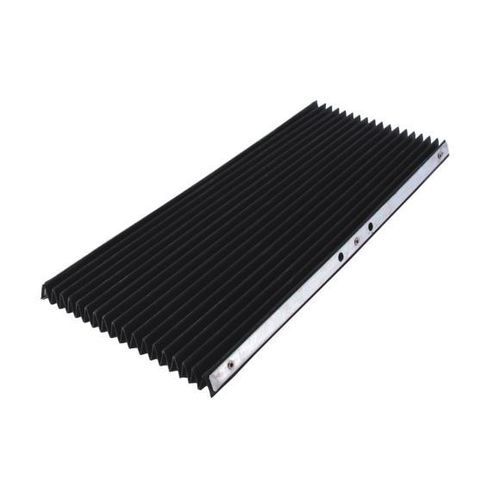

Flach-Balg

Gummimit Festlamellengerformt

Der Gummibalg ist eine gewellte, ölbeständige Gummischutzkomponente, die entwickelt wurde, um Metallspäne abzufangen und deren Anlagerung an Werkzeugmaschinen und Metallbearbeitungsgeräten zu reduzieren, wodurch die Bewegungsfreiheit erhalten und Wartungsintervalle verlängert werden können.

Produktdefinition und Einsatzbereiche
Der Gummibalg besteht aus ölbeständigem Gummigewebe, das zu einer Balgestruktur geformt ist. Er wird an konventionellen Werkzeugmaschinen, CNC-Maschinen und verschiedenen Metallbearbeitungsgeräten montiert, um zu verhindern, dass Späne in kritische Mechanismen gelangen.

• Verhindert, dass Metallspäne Führungen und bewegliche Teile blockieren
• Reduziert Spänespritzer und -ansammlungen zur Aufrechterhaltung der Betriebsstabilität

Einsatzbedingungen

• Wenn beim Zerspanen große Mengen an Spänen produziert werden
• Wenn Späne unvorhersehbar in verschiedene Richtungen geschleudert werden und ein flexibler Schutz erforderlich ist
• Wenn die Schutzstruktur Zug- und Druckelastizität bieten muss
• Wenn Hub oder Schutzbereich der Maschine häufig variieren
• Wenn Späne schnell reduziert werden müssen, ohne die Bewegung zu beeinträchtigen

Konstruktions- und Materialangaben

• Abdeckungskörper: ölbeständiges Gummigewebe in wählbarer Stärke
• Formgebungsverfahren: Chargenformung und Nachbearbeitung zur Erzeugung der Balgestruktur
• Befestigungsaufbau: erster und letzter Falz mit Metallbefestigungsrändern für sichere Montage
• Befestigungsränder: korrosionsbeständiges Metall zur Verlängerung der Lebensdauer
• Strukturelle Merkmale: Balgen-/Wellprofil reduziert Spänehaftung und ermöglicht Dehnung/Kompression mit der Bewegung; geeignet für langfristigen und häufig wechselnden Schutz bei mäßigen Spänetemperaturen

Hauptvorteile

• Ölbeständiges Material, geeignet für Zerspanungsumgebungen
• Balgengeometrie verringert Spänehaftung und -ansammlung
• Gute Zugelastizität für Maschinen mit variabler Hubhöhe
• Anpassbare Abmessungen (Länge, Breite, Dicke)
• Schnelle Minderung von Spänespritzern und Störungen

Kundenspezifische Konstruktions- und Fertigungsoptionen

• Individuelle Länge, Breite und Dicke, abgestimmt auf die Maschinendimensionen
• Verschiedene Befestigungsarten und Metallrand-Optionen verfügbar
• Konstruktion berücksichtigt Betriebsumgebung (Ölstand, Späneaufkommen, Hubweg)
• Bewertung der Späneabsperrzone und Bewegungsrichtung zur Optimierung von Schutzwirkung und Lebensdauer

Anwendungsbereich

• Konventionelle Werkzeugmaschinen
• CNC-Werkzeugmaschinen
• Metallzerspanungs- und Umformanlagen
• Maschinenteile, an denen sich Späne leicht ansammeln

Technische Daten

• Material: ölbeständiges Gummigewebe
• Formung: Chargenformung mit Balgen-/Wellprofil
• Befestigungsränder: Metall, korrosionsbeständig, an erstem und letztem Falz montiert
• Anpassbare Abmessungen: Länge, Breite, Dicke
• Nicht empfohlen für Umgebungen mit sehr heißem Späneaufkommen
