Multifunktionstester IMT100

IsolationDurchgangelektrisch

Übersicht

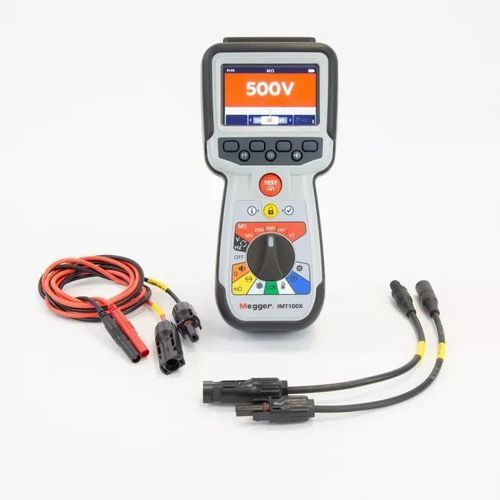

Die IMT100-Familie (IMT100 und IMT100X) ist ein handliches Multifunktionsprüfgerät, das Niederohmmessung (DLRO), Durchgangsprüfung und Isolationswiderstandsmessung in einem Gerät kombiniert. Es ist für industrielle Einsatzorte und Dacharbeiten an PV-Anlagen ausgelegt, unterstützt Zwei-, Drei- und Vier-Klemmen-Methoden und besitzt ein IP54-Gehäuse. Die Variante IMT100X bietet zusätzlich Bluetooth Low Energy (BLE) für sicheres Live-Streaming zu CertSuite Asset.

Hauptmerkmale

• Drei Messgeräte in einem: DLRO (Niederohm), Durchgang und Isolationswiderstand.
• Isolationsmessung bis 200 GΩ mit 0,1 kΩ Auflösung.
• Schnelle Erkennung von spannungsführenden Leitungen und Test-Inhibit zum Schutz vor Schäden bei Anschluss an unter Spannung stehende Schaltungen oder zwischen Phasen.
• Vollfarb-Grafikdisplay für intuitive Bedienung und Go/No-Go-Prüfungen.
• Robustes IP54-Design für Dach- und Baustelleneinsatz; Lieferung inkl. Transportkoffer.
• Interner Speicher für bis zu 256 Prüfungen und Export per USB.

Vernetzte Prüfungen (IMT100X)
Das IMT100X stellt BLE-Konnektivität für sicheres drahtloses Streaming und Integration mit CertSuite Asset zur Verfügung – für Standortverwaltung, Berichtswesen und Zertifizierung. Vernetzte Funktionen umfassen:

• Live-Streaming der Ergebnisse während der Messung.
• Organisation der Ergebnisse nach Standort, Strang oder Anlage; Vorlagen für wiederkehrende Tests.
• Zugriff über die CertSuite Asset-Mobile-App oder Webkonto.
• Sichere kabellose Bluetooth-Kommunikation; CertSuite Asset Lite inklusive, Upgrade möglich.

Stromversorgung und Batterie

• Ausgeliefert mit sechs NiMH-Akkus und Netzladegerät (>1200 Isolations- oder Durchgangsprüfungen pro Ladung).
• Alternativ kompatibel mit sechs 1,5 V Alkalibatterien (AA), 1,5 V Lithium (LiFeS2) oder 1,2 V NiMH-Zellen.

Prüffunktionen und Bereiche

• Isolationsprüfungen: auswählbare Spannungen 50 V, 250 V, 500 V und 1 kV sowie variable benutzerdefinierbare Spannung.
• Guard-Anschluss zur Leckstromerkennung (Auflösung 0,1 μA) zur Reduzierung von Messfehlern.
• Isolationsmodi: IR, PI (1–10 min), DAR (z. B. 30 s / 60 s), zeitgesteuerte Tests T(s) 1–10 min, 3P Dreiphasenprüfung.
• Durchgangsmessung: Prüfströme 20 mA oder 200 mA; uni-/bidirektionale und dreiphasige Modi.
• DLRO (Niederohmmessung): mΩ-Bereich mit 200 mA Prüfstrom; manuelle/automatische und uni-/bidirektionale Modi sowie dreiphasige DLRO.
• Temperaturmessung und -kompensation; mitgeliefertes Thermoelement Typ T (konfigurierbar J/K).

Zubehör und mitgelieferte Leitungen
Lieferung mit vollständigem Satz abnehmbarer Messleitungen und austauschbaren Klemmen/Sonden: PV-Steckverbinder, Fernsonde, Isolationsleitungs-Set, Kelvin-Klemmen/Sonden für DLRO sowie Temperaturfühler.

Sicherheit, Normen und Anwendungsbereiche

• Erfüllt IEC 61010 und EMC IEC 61326; IEC 62446-Abdeckung für PV bei Verwendung der erforderlichen Zubehörteile.
• Erfüllt UN ECE R100 für Tests an Hybrid-/Elektrofahrzeugen.
• Geeignet für CAT III 600 V bis 3000 m und Systemspannungen bis 1000 V AC/DC.
• Konzipiert für PV-Installationen, industrielle Inbetriebnahme, Wartung und Prüfungen.

Firmware, Updates und Speicherung
Firmware ist per USB vom Anwender aktualisierbar; automatische Aktualisierung möglich, wenn ein Update-Paket vorhanden ist. Gespeicherte Prüfungen sind per USB exportierbar; Firmware-/GUI-/Messversionen werden bei Updates dokumentiert.

Diagnose und Fehlerbehebung
Eingebaute Warnungen und Hilfetexte für häufige Fehlerfälle: Verbindungsverlust während der Messung, Exportfehler, Sicherungsfehler, Batterie schwach/Ladefehler und Spannungsdetektions-Sperren. Sperrschwellen verhindern Prüfungen bei Überschreiten konfigurierter Spannungswerte (typische Hard-Stop-Sperre bei 20 V; Isolationssperre konfigurierbar auf 20 V, 30 V, 50 V oder 75 V).

Dokumente und Support
Produktdatenblatt und Benutzerhandbuch liegen bei. Weitere technische Dokumentation und Support sind online verfügbar.

Technische Spezifikationen

• Modellreihe: IMT100 / IMT100X
• Isolationswiderstand: bis 200 GΩ (0,1 kΩ Auflösung)
• Isolationsprüfspannungen: 50 V, 250 V, 500 V, 1 kV; variable wählbar
• Guard-Leckstrom-Auflösung: 0,1 μA
• Durchgangsprüfströme: 20 mA, 200 mA
• DLRO-Prüfstrom: 200 mA (mΩ-Bereich)
• Isolationsmodi: IR, PI, DAR, T(s), 3P
• Temperaturkompensation: Thermoelement Typ T beigefügt (konfigurierbar J/K)
• Speicher: bis zu 256 Prüfungen, Export per USB
• Konnektivität: Bluetooth Low Energy (nur IMT100X)
• Stromversorgung: 6 × NiMH wiederaufladbar; kompatibel mit AA / LiFeS2
• Schutzart: IP54
• Normen: IEC 61010, EMC IEC 61326, IEC 62446 (PV mit Zubehör), UN ECE R100
• Einsatzspannungen: bis 1000 V AC/DC; CAT III 600 V bis 3000 m
• Mitgeliefertes Zubehör: abnehmbare Leitungen, Kelvin-Klemmen/Sonden, PV-Steckverbinder, Fernsonde, Temperaturfühler, Transportkoffer
