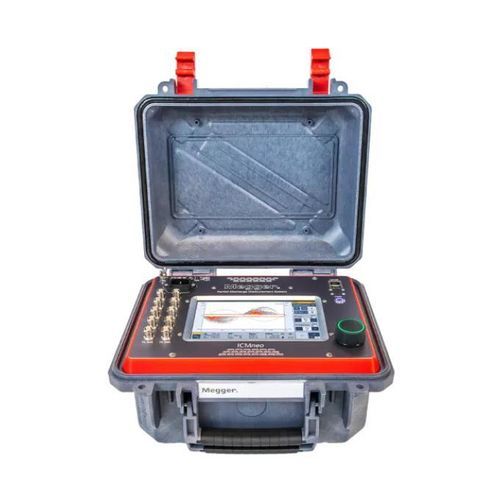

Tragbares Teilentladungsüberwachungsgerät ICMneo

Überblick
Kompaktes, eigenständiges digitales Messgerät zur Erfassung von Teilentladungen (TE) zur Zustandsbewertung von Mittel‑ und Hochspannungsisolierungen. Akkubetriebenes Gerät mit integriertem 7" Touchscreen und modularer Bauweise, kompatibel mit Megger PD‑Zubehör. Geeignet für Werksabnahmen, Prüfungen nach Reparaturen, End-of-Line‑Qualitätssicherung sowie punktuelle oder kontinuierliche Messungen vor Ort. Entspricht IEC 60270.

Hauptfunktionen

• Bis zu vier parallele Echtzeit‑Messkanäle für gleichzeitige Diagnosen.
• Integriertes 7" Touchscreen für intuitive Bedienung.
• Akkubetriebene Mobilität: bis zu 5 Stunden Laufzeit; alternativ netzbetrieblich nutzbar.
• Fortschrittliche TE‑Analyse: Spektrumanalyse, UHF‑Messmodi und PRPD‑Darstellung.
• Noise‑Gating und Signalverarbeitung zur Minimierung äußerer Störeinflüsse und zur Trennung von TE‑Signalen und Störgeräuschen.
• Echtzeit‑Datenaufzeichnung und kontinuierliche Überwachung zur schnellen Auswertung.

Anwendungen

• Prüfung von MV/HV‑Anlagen: Durchführungen, Isolatoren, Kabelgarnituren, Messwandler, Verteiltransformatoren, rotierende Maschinen und MV/HV‑Kabel.
• Werksabnahmen (FAT), Nachprüfungen nach Reparaturen, End‑of‑Line‑Qualitätskontrolle und Feldprüfungen (online/offline).

Zubehör und Modularität
Kompatibel mit Megger PD‑Zubehör wie Vorverstärkern, Koppelkondensatoren, Vierpolen, Störantennen und HFCTs. Häufig benötigte Zubehörteile sind separat erhältlich, um Prüfungen an spezifische Anlagentypen anzupassen.

Zusätzliche Funktionshinweise

• Phasenaufgelöste TE‑Muster (PRPD) und TE‑Magnitude‑Indikatoren zur Unterstützung bei der Bestimmung von Fehlerart und -schwere.
• Spektrumanalyse hebt Frequenzbereiche der TE‑Aktivität hervor für vertiefte Diagnostik.
• Optionale DAkkS‑kalibrierte Spannungsmessung für erhöhte Messgenauigkeit.
• Fehlerbehebungs‑ und Wartungsfunktionen wie adaptive Kalibrierungsroutinen und erweitertes Rauschmanagement.

Technische Daten / Spezifikationen

• Modell: ICMneo
• Marke: Megger
• Messkanäle: bis zu 4 parallele Echtzeitkanäle
• Display: integrierter 7" Touchscreen
• Betrieb: akkubetrieben (bis zu 5 Stunden) und netzfähig
• Messmodi: Spektrumanalyse, UHF‑Modi; AC‑Messfähigkeit
• Signalverarbeitung: Noise‑Gating, Echtzeitaufzeichnung, PRPD, TE‑Magnitude‑Messung
• Kalibrierung: DAkkS‑kalibrierte Spannungsmessung optional
• Betriebstemperaturbereich: -20 °C bis 45 °C
• Normen: IEC 60270
• Kompatibles Zubehör: Vorverstärker, Koppelkondensatoren, Vierpole, Störantennen, HFCTs
