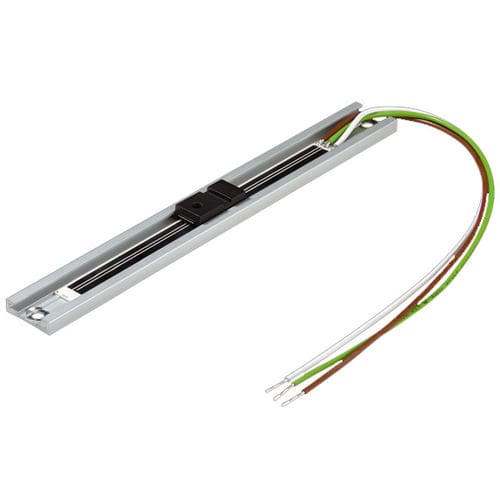

Linearer Positionssensor MBX

mit Potentiometeranalogfür beengte Platzverhältnisse

Extrem flacher Wegsensor mit nur 7 mm Bauhöhe und universellem Positionsgeber ideal für beengte Bauräume für Messwege von 50 bis 200 mm Minimale Bauhöhe nur < 7 mm Einfache Montage Flexible mechanische Ankopplung durch universellen Mitnehmerschlitten Kompakte Bauform - keine Schubstange erforderlich Über 5 Millionen Bewegungen Präzise Wegerfassung bei extrem flacher Bauweise Die Serie MBX wurde speziell für Anwendungen mit sehr begrenztem Bauraum entwickelt. Mit einer Bauhöhe von nur 6,7 mm zählt sie zu den flachsten Linearpotentiometern im Portfolio. Das Leitplastik-Widerstandselement liefert ein absolutes, analoges Ausgangssignal mit nahezu unendlicher Auflösung und ermöglicht eine Lebensdauer von über 5 Millionen Bewegungen. Die Sensoren sind lineare Wegaufnehmer auf Basis der Leitplastik-Technologie. Durch das potentiometrische Messprinzip sind die Wegsensoren unempfindlich gegen Röntgenstrahlung und EMV-Einflüsse. Der universelle Mitnehmerschlitten erlaubt eine direkte mechanische Ankopplung an die Applikation – ganz ohne zusätzliche Schubstange. Es wird empfohlen, die Sensorachse so zu montieren, dass die offene Schiene nach unten zeigt und der Sensor in das Gehäuse der Applikation integriert wird.
