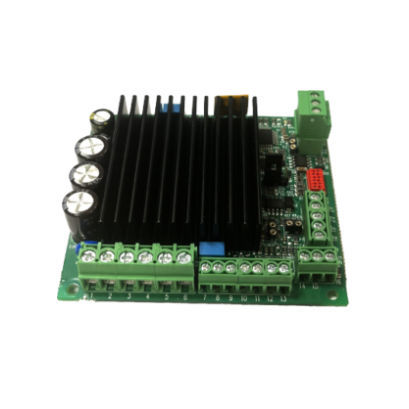

Linearer Linearantrieb-Steuerung

Übersicht
Elektronischer Antrieb für zwei synchronisierte Linearantriebe. Entwickelt zum parallelen Ansteuern von zwei Antrieben mit Synchronisation basierend auf dem Impulsrückmeldesignal der Antriebe. Die Synchronisation wird durch automatische Geschwindigkeitsanpassung während der Bewegung aufrechterhalten; kann ein Ungleichgewicht nicht ausgeglichen werden, werden die Motoren vom Antrieb gestoppt, um mechanische Belastungen und Schäden zu vermeiden. Der Antrieb enthält Strombegrenzung und Temperaturbegrenzung der Leistungsstufe und ist erweiterbar für Modbus-Kommunikation.

Hauptmerkmale

• Konzipiert für synchronen Parallelantrieb von 2 Antrieben
• Synchronisation über Impulsrückmeldesignal der Antriebe
• Automatische Geschwindigkeitsanpassung während der Bewegung zur Erhaltung der Synchronisierung
• Automatischer Motorstopp bei irreversiblen Ungleichgewichten zum Schutz vor mechanischen Schäden
• Strombegrenzung und Temperaturbegrenzung der Leistungsstufe
• Geschwindigkeitsregelung
• Steuerung Ausgang Bremsfunktion Motor
• Beschleunigungs- und Verzögerungsrampen
• Wegbegrenzungskontrolle
• Erweiterbar für Modbus-Kommunikation

Technische Werte

• Betriebstemperatur -20°C / +60°C
• Kommunikation Modbus RTU (RS458)
• Synchroner Parallelantrieb für zwei Antriebe
• Strom- und Temperaturbegrenzung
• Geschwindigkeitsregelung und Rampenverwaltung
• Steuerung Ausgang Bremsfunktion Motor
• Wegbegrenzungskontrolle

Downloadbereich (verfügbare Elemente)

• Konfigurationsformular
• Prospekt
• Software und Handbücher

Technische Spezifikationen

• Funktion: Elektronischer Antrieb für zwei synchronisierte Linearantriebe
• Vorgesehene Antriebe: zwei Antriebe parallel mit Synchronisation per Impulsrückmeldung
• Spannung/Strom: für Linearantriebe 12–48 V und 10–15 A pro Antrieb (wie angegeben)
• Schutzfunktionen: Strombegrenzung, Temperaturbegrenzung der Leistungsstufe, Motorstopp bei nicht lösbarem Ungleichgewicht
• Steuerfunktionen: Geschwindigkeitsregelung, Beschleunigungs-/Verzögerungsrampen, Wegbegrenzung, Steuerung Ausgang Bremsfunktion Motor
• Kommunikation: erweiterbar für Modbus RTU (RS458)
• Betriebstemperaturbereich: -20°C bis +60°C
