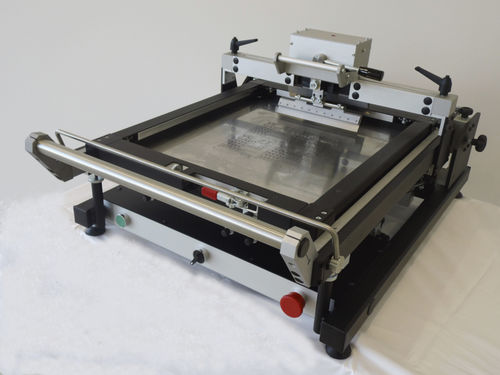

Automatische Siebdruckmaschine S20

LötpastenSMTflach

Rakelgeführter SMD Schablonendrucker S20 Technische Daten Rahmengröße max. 550 x 470 mm schnellspannrahmen – 4 seitig andere Rahmen in beliebigen Größen können auch eingesetzt werden Leiterplatte max. 400 x 375mm Druckfläche max. 400 x 360 mm Rakelführung linearführungen Rakelvorschub automatische Blockade des Rakels beim Öffnen des Druckers Rakel System manuell umschaltbarer Doppelrakelkopf universal Halterungen für Metall- oder Gummirakel verstellbarer Rakelneigungswinkel 0 - 60° einstellbare Rakelandruckkraft 0 - 200N Bedruckung Ein- bzw. zweiseitig Tischabsenkung Automatisch Z=10 mm Absenkgeschwindigkeit einstellbar 0,2 - 4 mm/s einstellbare Tischandruckkraft 0 - 450N Tisch - X, Y / Theta Justierung +/- 12mm / +/-2,7° Höhenverstellung ( Z-Achse ) 0 – 24 mm Tisch - Einstellgenauigkeit +/- 0,01 mm Versorgung druckluft 6 bar Maße und Gewichte 860 x 650 x 380 mm / 75 kg Einsatzbereich Klein- bzw. Mittelserien Sieb- bzw. Schablonendruck von Kleber, Lotpaste , Wärmeleitpasten , Leitklebern oder anderen Medien auf beliebigen Substraten geeignet für fine pitch Bauelemente minimales Pad-Rastermaß 0,3mm
