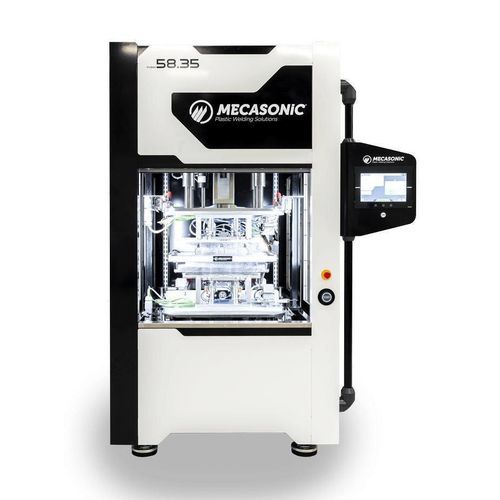

Schweißmaschine mit Heizplatte FUSION 58.35E

PLC-gesteuert400V dreiphasigmit Touchscreen

Beschreibung
Die elektrische Heißplattenschweißmaschine FUSION 58.35E besticht durch ihr klares Design und liefert Schweißverbindungen mit hoher Qualität und Wiederholgenauigkeit. Sie ermöglicht das Fügen großer, flacher und komplex geformter Thermoplastteile und erzeugt dichte, hochfeste Schweißnähte ohne Zusatzwerkstoffe.

Hauptmerkmale

• IHM: neu gestaltete Mensch‑Maschine‑Schnittstelle für verbesserte Ergonomie und Benutzerfreundlichkeit
• Verstellungssysteme (Hub | Kraft | Zeit | Temperatur) einsehbar, aktualisierbar und programmierbar über den 12‑Zoll‑Touchscreen
• Industrie‑4.0‑Kommunikation: OPC‑UA, Ethernet‑IP
• Hohe Sicherheit: CEM‑zertifiziert, konform mit Maschinenrichtlinie 2006/42/EG, vollständig verkleidete Maschine
• Sauberes, partikelarmes Schweißen mit optimierten Bedienereinstellungen
• Energieeinsparung und reduzierte CO2‑Emissionen

Anwendungen
Die FUSION 58.35E eignet sich für Kunststoffhersteller, die einfache und robuste Fügelösungen benötigen.

• Medizintechnik
• Haushaltsgeräte
• Verpackung
• Kosmetik
• Weitere industrielle Anwendungen

Beispiele geschweißter Teile (nicht vollständig)
Automobilteile; Batteriegehäuse; Behälter für Scheibenwaschflüssigkeit, Motorkühlmittel und AdBlue; Behälter von Dampfbügeleisen und anderen Haushaltsgeräten; schwimmende Bojen für Perlenfarmen; weitere großformatige Thermoplastkomponenten.

Technische Daten / Spezifikationen

• 3 elektrische Achsen
• Maximale Schubkraft: 1000 daN
• Maximale Plattengeschwindigkeit: 2000 mm/s
• Steuerung (PLC) neuester Generation
• Brushless‑Motoren
• 12‑Zoll Touch‑IHM
• Abmessungen Heizelement: 580 × 350 mm
• Werkzeugfläche: 700 × 460 mm – max
• Durchgang Tischtisch Oberwerkzeughalter: 600 mm
• Maximale Bauteilhöhe im Unterwerkzeug: 700 mm
• Oberer Presshub: 380 mm
• Hub des Plattenwagens: 570 mm
• 4 Heizzonen
• Kinematische Programmierung der oberen und unteren Werkzeuge
• 2 Bauteilerkennungen pro Werkzeug
• Bis zu 7 programmierbare Bewegungen in verschiedenen Zyklusphasen (nur bei geschlossenem Bildschirm)
• Gesteuerter und programmierbarer Wechsel der Zustände der Bewegungsmelder
• Stromversorgung: 400 V Dreiphasen + Neutralleiter
• Gewicht: ca. 1.800 kg
