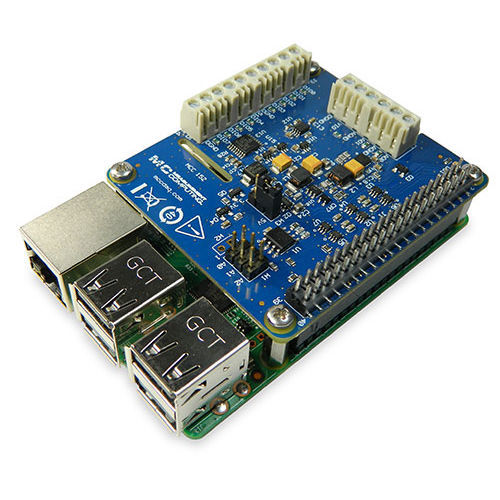

Analoge Datenerfassungskarte MCC 152

digital12-Bit

Der MCC 152 Voltage Output and DIO HAT bietet zwei Kanäle für analoge Spannungsausgänge und acht digitale E/A für Raspberry Pi-basierte Systeme. Die 12-Bit-Spannungsausgänge haben einen Bereich von 0-5 V und können mit bis zu 5 kS/s aktualisiert werden. Bis zu acht MCC DAQ HAT-Geräte können auf einen Raspberry Pi gestapelt werden. Alle MCC DAQ HATs bieten benutzerfreundliche C/C++®- und Python™-Open-Source-Bibliotheken und -Beispiele, mit denen Sie schnell zuverlässige, hochwertige Messungen durchführen können. Der MCC 152 ist ein HAT (Hardware Attachedon Top) für Spannungsausgänge und digitale Ein-/Ausgänge, der für die Verwendung mit dem Raspberry Pi, dem derzeit beliebtesten Einplatinencomputer auf dem Markt, entwickelt wurde. Ein HAT ist eine Zusatzplatine mit einem 40-W-GPIO-Anschluss (General Purpose Input/Output), der der Raspberry Pi HAT-Spezifikation entspricht. Bis zu acht MCC HATs können auf einen Raspberry Pi gestapelt werden. Mit CMOS-Eingangsschwellenwerten, wählbarem Spannungsbetrieb und 5-V-Toleranz für die digitalen Eingänge unterstützen die digitalen Kanäle sowohl 3,3-V- als auch 5-V-Logiktypen Raspberry Pi-SchnittstelleDer MCC 152 wird in den 40-poligen GPIO-Anschluss (General Purpose I/O) des Raspberry Pi eingesteckt, der vom Anwender bereitgestellt wird. Der MCC 152 wurde für die Verwendung mit allen Raspberry Pimodellen mit dem 40-poligen GPIO-Anschluss getestet. HAT-Konfiguration Die HAT-Konfigurationsparameter werden in einem integrierten EEPROM gespeichert, das es dem Raspberry Pi ermöglicht, die GPIO-Pins automatisch einzustellen, wenn das HAT angeschlossen wird. Stapelbare HATs Bis zu acht MCC HAT-Boards können auf einem einzigen Raspberry Pi gestapelt werden. Benutzer können MCC HAT-Modelle im Stapel mischen und anpassen.
