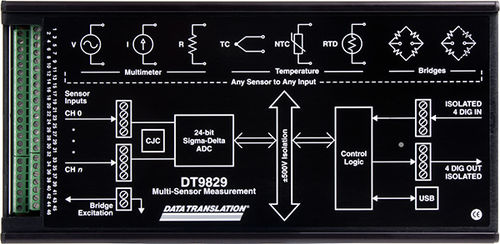

Temperatur-Datenerfassungssystem DT9829-8

SpannungtragbarEinbau

Das USB-Datenerfassungsgerät DT9829-8 bietet per Software auswählbare Konfigurationen für mehrere Sensortypen, darunter Spannungs-, Strom-, Temperatur-, Widerstands- und Brückensensoren. Zu den Funktionen gehören ein integrierter CJC, Erkennung offener Thermoelemente, eine interne Erregungsquelle und isolierte digitale E/A. Das DT9829 ist ein tragbares Modul zur Datenerfassung und Multisensormessung für USB. Verwenden Sie die DT9829-Software, um aus vielen Sensortypen und deren Parametern auszuwählen: Spannungseingänge, Strom, Thermoelemente, RTDs, Thermistoren, Widerstand, brückenbasierte Sensoren und Dehnungsmessstreifen Präzisionsmessung für jeden Sensor Jeder Sensortyp kann an einen der 8 Schraubklemmeneingänge angeschlossen werden, und die QuickDAQ-Anwendungssoftware ermöglicht die Auswahl des Sensors. Die Software und die Hardware arbeiten nahtlos zusammen, um alle Messungen des Sensors ohne weitere Benutzerinteraktion durchzuführen. Das Ergebnis ist die Fähigkeit, jeden Sensor auf jedem der 8 Kanäle über die Softwareauswahl zu messen. Alle lästigen Details werden von der Software und der Hardware im Inneren des Moduls erledigt. Es gibt keine Interaktion zwischen den Kanälen, ungeachtet des Sensortyps für jeden Kanal. Die Genauigkeit wurde sorgfältig entwickelt, um die Integrität der Sensormessung zu erhalten. So verfügen Thermoelemente beispielsweise über eine integrierte Kaltstellenkompensationsschaltung, die direkt am Anschluss positioniert ist, um Luftströmungen oder Fehlerquellen in der Verbindung zu vermeiden. Ein weiteres Beispiel ist die Möglichkeit, 2-, 3- oder 4-Draht-Widerstands-, Thermistor- oder RTD-Messungen auf jedem Kanal durchzuführen. Außerdem beinhaltet das Design eine automatische Kompensation der Fehler, die normalerweise durch den Leitungsdrahtwiderstand in der üblicherweise verwendeten 3-Draht-Konfiguration entstehen.
