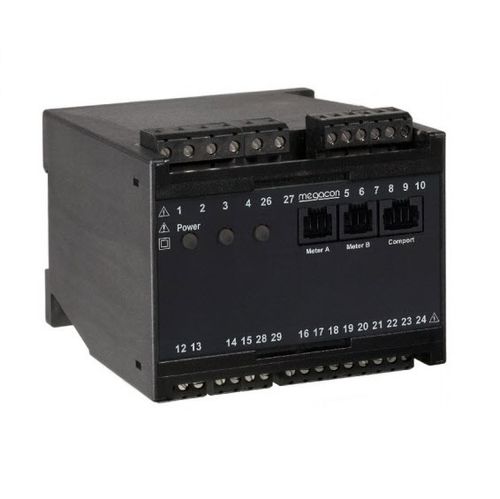

Messgerät mit Mehrfachwandler MT-AW/R

AC-StromBlindleistungWirkleistung

Beschreibung Der digital gesteuerte PMT-AW/R ist ein Präzisionsmessumformer für Wechselstrom und symmetrische oder unsymmetrische Lastsysteme, aktiv (Watt) oder reaktiv (VAr). Für Anwendungen, die eine sehr schnelle Reaktion und eine präzise Überwachung von Wirk- und Blindleistung erfordern. Ideal für Systeme zur Regelung und Steuerung der Last an Generatoren, Motoren und Wechselrichtern. Das Gerät misst die Spannung und den Strom mit echtem Effektivwert, und die Genauigkeit ist unabhängig von jeglicher Wellenformverzerrung. Eine grüne LED (ON) zeigt das Vorhandensein der Hilfsspannung an. Zwei einzelne sehr schnelle analoge Ausgangssignale, die proportional zum Wechselstrom (A) und der gemessenen Wirkleistung (Watt) oder Blindleistung (VAr) sind. Wenn ein Ausgang für die Zählerfernauslesung verwendet wird, empfehlen wir 0-1mA für die Slave-Anzeige. Das Gerät verfügt außerdem über einen zusätzlichen RJ12-Ausgang für ein DIN96-Slave-Anzeigegerät (optional). Der störsichere mA-Ausgang ist sowohl von den C.T.- und Spannungseingängen als auch von der Hilfsspannung isoliert. Bei den Standardmodellen wird die Hilfsspannung von der überwachten Spannung (Klemme 1 & 2) abgenommen. Optional kann er auch mit separater AC- oder DC-Hilfsspannung (Klemme 26 & 27) geliefert werden, dies muss jedoch bei der Bestellung angegeben werden.
