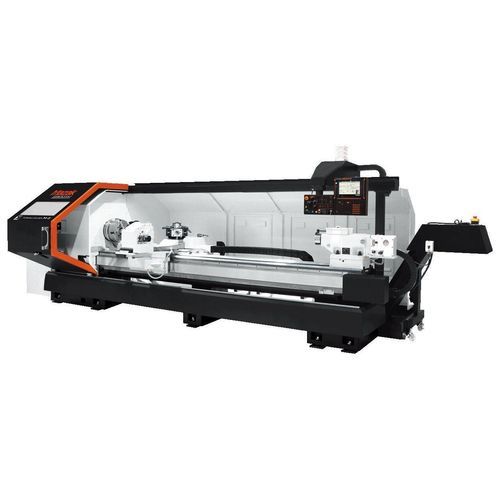

CNC-Drehmaschine M-5

horizontalFlachbettfür Schwerzerspanung

Ein CNC-Drehzentrum mit Flachbett für die Schwerbearbeitung von Werkstücken mit großem Durchmesser und langen Wellen - Hervorragender Späneabfuhrmechanismus, hochsteife Bettkonstruktion - Hochsteife Spindelstruktur, ideal für Werkstücke mit großem Durchmesser aus schwer zu bearbeitendem Material. Entwickelt für hohe Produktivität und Zuverlässigkeit Hervorragender Späneabfuhrmechanismus, hochsteife Bettkonstruktion Das Bett hat Sand in seiner doppelwandigen Kastenstruktur versiegelt und hat eine hervorragende Vibrationsabsorption. Dies verbessert die Stabilität beim Schneiden sowie die dynamische Steifigkeit des Bettes. Die präzisionsgeschliffenen V-förmigen Gleitbahnen des M-5 durchlaufen einen speziellen Induktionshärtungsprozess, der von Mazak entwickelt wurde (über HS 70). Hochleistungs-/Steifigkeitsspindel Ideal für Werkstücke mit großem Durchmesser aus schwer zu bearbeitendem Material. Mit einem Spindeldrehzahlbereich von 6 bis 2200 min⁻¹ und voller Leistung zwischen 178 und 2200 min⁻¹ durch ein 3-Gang-Hydraulikgetriebesystem. Großer Spindeldurchmesser für Wellenwerkstücke Die Spindel hat eine hohe Steifigkeit, da sie von einem Präzisionslager gestützt wird, und der Durchmesser der Spindelbohrung beträgt Φ104 mm, was für das Drehen günstig ist. Die Option Φ181 mm Spindelbohrung ist sehr effektiv für die Bearbeitung von Werkstücken mit großem Durchmesser in der Spindel. Einzigartige Revolverstruktur Reduzierte Rüstzeit Ermöglicht 14 dauerhaft eingestellte Werkzeuge, um die Rüstzeit zu minimieren. Hochpräzises, schweres Schneiden ist dank großer Durchmesser-Kupplungen und hoher Revolverkraft (vordere oktogonale Scheibenrevolverkupplung: 252 mm, 44600 N / 4550 kgf; hintere hexagonale Bohrrevolverkupplung: 230 mm, 40200 N / 4100 kgf) möglich. Schwerer hydraulischer Reitstock Großer Hülsendurchmesser und breite Basisstruktur ideal für schwere Schnitte. Der große 100 mm Durchmesser der Reitstockpinole und die breite Basis, zusammen mit ihrem maximalen Schub von 14700 N (1500 kgf) und der Bettklemmkraft von 78400 N (8000 kgf), machen sie ideal für schwere Schnitte. Einfache Programmierung durch MAZATROL-Konversationsprogrammierung 75% Reduzierung der Rüstzeit für das erste Werkstück Die Einrichtung des ersten Werkstücks von der Programmierung bis zur Werkzeugwegprüfung, Werkzeugaufstellung und Werkstückkoordinateneinrichtung kann in sehr kurzer Zeit durchgeführt werden. Im Vergleich zu anderen CNC-Systemen kann die Einrichtung des ersten Werkstücks um bis zu 75% reduziert werden. Futtergröße: 12" Max. Bearbeitungsdurchmesser: Φ580 Max. Bearbeitungslänge: 2080 mm / 2985 mm - Produkttyp: CNC-Drehzentrum - Modell: TURNING CENTER M-5 - Futtergröße: 12" - Max. Bearbeitungsdurchmesser: Φ580 mm - Max. Bearbeitungslänge: 2080 mm / 2985 mm - Spindeldrehzahlbereich: 6 bis 2200 min⁻¹ - Spindeldrehzahl bei voller Leistung: 178 bis 2200 min⁻¹ - Spindelbohrungsdurchmesser: Φ104 mm (Option: Φ181 mm) - Anzahl der Revolverwerkzeuge: 14 - Vordere oktogonale Scheibenrevolverkupplung: 252 mm, 44600 N / 4550 kgf - Hintere hexagonale Bohrrevolverkupplung: 230 mm, 40200 N / 4100 kgf - Reitstockpinolendurchmesser: 100 mm - Maximaler Schub des Reitstocks: 14700 N (1500 kgf) - Bettklemmkraft des Reitstocks: 78400 N (8000 kgf)
