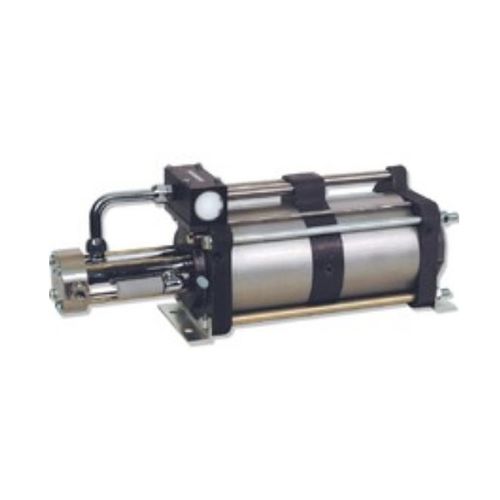

Kolben-Druckbooster DLE 2-1-2

GasStickstoffSauerstoff

Maximator Hochdruckkompressoren sind zum ölfreien Verdichten von Gasen und Druckluft geeignet. Die druckluftangetriebenen Gasverdichter sind eine wirtschaftliche Alternative zu elektrischen Geräten und können konform zur Explosionsschutzrichtlinie (2014/34/EU) im EX-Bereich eingesetzt werden. Einsatz & Anwendung Durch die umfangreiche Modellpalette ist es möglich, dass für jeden Anwendungsbereich das optimale Gerät ausgewählt werden kann. Für verschiedene Drücke und Fördermengen werden einstufige, doppeltwirkende, zweistufige Kompressoren oder Kombinationen aus diesen Geräten eingesetzt. Druckprüfung mit Gas Gase umfüllen Gasrückgewinnung Stickstoffspeicherfüllung Versorgung von Sperrgasanlagen Gasinnendruckverfahren CO2 Schäumen Sauerstoffflaschen umfüllen Atemluftflaschen füllen Leckageprüfung Funktionsbeschreibung Maximator Kompressoren arbeiten nach dem Prinzip eines Druckübersetzers. Eine große Fläche wird mit geringem Druck (Luftkolben 3) beaufschlagt und wirkt auf eine kleine Fläche mit großem Druck (HD-Kolben 2). Die kontinuierliche Förderung wird durch ein intern angesteuertes 4/2- Wegeventil (Steuerschieber 4) erreicht. Der Steuerschieber leitet die Antriebsdruckluft abwechselnd auf die Ober- und Unterseite des Luftkolbens. Die Ansteuerung des Steuerschiebers erfolgt durch zwei 2/2-Wegeventile (Pilotventile 7), die mechanisch von dem Luftkolben in seinen Endlagen betätigt werden. Die Pilotventile be- bzw. entlüften den Betätigungsraum des Steuerschiebers. Der HD-Kolben erzeugt mit Hilfe von Rückschlagventilen (Saugventil, Druckventil 1) den Volumenstrom.
