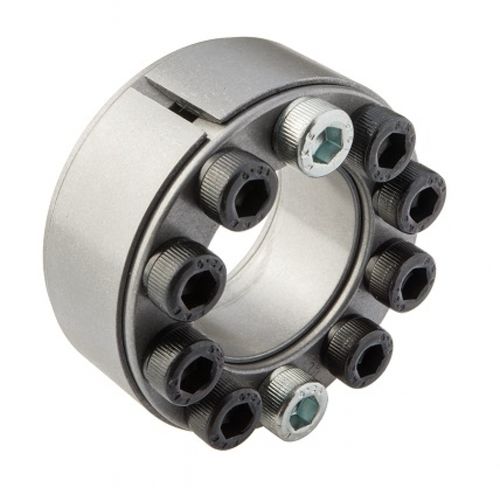

Starre Kupplung MAV 2005SpannsatzWelleselbstzentrierend
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- starr, Spannsatz
- Produktanwendung
- Welle
- Weitere Eigenschaften
- selbstzentrierend, doppelt
- Befestigung
- Flansch
- Drehmoment
Max: 190.000 Nm
(140.136,8084 ft.lb)Min: 300 Nm
(221,2686 ft.lb)
Beschreibung
mittlere Kapazität
nicht selbstzentrierend, nicht selbsthemmend (selbstlösend)
feste axiale Nabenposition beim Anziehen
zwei Druckringe mit doppelter Kegelform
geringes axiales Maß
toleranzen: Welle h7-h11; Nabenbohrung H7-H11
oberflächengüte von Welle und Nabenbohrung Ra < 3,2µm
Zusammensetzung
geschlitzter Außenring
doppelkegeliger vorderer Druckring, mit integriertem Auszugsgewinde
doppelkegeliger hinterer Druckring
satz Zylinderkopfschrauben, Güteklasse 12.9.
verzinkte Schrauben zeigen die Position der Ausziehgewinde an
---
Kataloge
MAV - Standard Serie
36 Seiten
MAV 2005
2 Seiten
